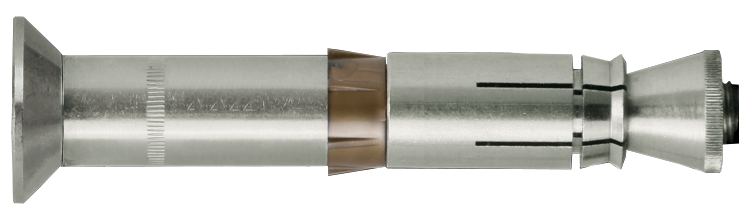

Undercutanker SKLS C5, Liebig

Forsænket i rustfri stål A4, til kraftværk, rækværk, maskiner

Unikt automatisk selvunderskærende anker til tung præinstalleret montering

Unikt automatisk selvunderskærende undercutanker til tung montering i gennemgående hul. Den enkleste, hurtigste og sikreste løsning på markedet. Økonomisk: Ingen speciel bore-, underskæringsværktøj eller montageværktøj. Minimale ekspansionskræfter tillader mellemrum og kantafstande at være små. A4 til indendørs, udendørs og industriel brug.

Materiale: Rustfrit stål A4 syrefast

Miljø: Til udendørs brug

Egenskaber: Skrue med undersænket krave, undersænket skive

Monteringsvejledning

Bor med det angivne bor, børst og blæs indtil hullet er helt rent for borestøv. Indsæt ekspansionsdelen, monter med en momentnøgle og spænd til det specificerede tilspændingsmoment.

Dokument

Produktblad

Undercutanker SKLS C5, Liebig.pdf

	Art. Nr.	Db-nr	Dimension	Bor Ø, mm	Diameter, mm	Længde, L, mm	Antal
▼	9654144015	2424925	8x70	14	M8	70	25
Tekniske data	Art. Nr. 9654144015 Db-nr 2424925 Dimension 8x70 Bor Ø, mm 14 Diameter, mm M8 Længde, L, mm 70 Montagetop 5 Max samling, tfix, mm 15 Min. boredybde, h1, mm 60 Min. sættedybde, hnom, mm 52 Tiltrækningsmoment, Tinst, Nm 25 Effektiv monteringsdybde, hef, mm 40 Afstandshul Ø, df, mm 16 Træklast ikke-revnet C20/25, kN, kN 6,1 Forskydningskraft beton C20/25, kN 6,1 Træklast revnet beton, kN 4,3 Forskydningskraft revnet beton, kN 4,3 Materiale Rustfrit stål A4 syrefast Korrosivitetsklasse C5 Antal 25 Betegnelse Undercutanker SKLS M8-14/40/15 A4 SUPERPLUS EAN 4061245037837	Download billede Art.nr. PDF Del via e-mail
▼	9654148025	2424926	8x120	14	M8	120	25
Tekniske data	Art. Nr. 9654148025 Db-nr 2424926 Dimension 8x120 Bor Ø, mm 14 Diameter, mm M8 Længde, L, mm 120 Montagetop 5 Max samling, tfix, mm 25 Min. boredybde, h1, mm 100 Min. sættedybde, hnom, mm 92 Tiltrækningsmoment, Tinst, Nm 25 Effektiv monteringsdybde, hef, mm 80 Afstandshul Ø, df, mm 16 Træklast ikke-revnet C20/25, kN, kN 13,1 Forskydningskraft beton C20/25, kN 24 Træklast revnet beton, kN 5,7 Forskydningskraft revnet beton, kN 24 Materiale Rustfrit stål A4 syrefast Korrosivitetsklasse C5 Antal 25 Betegnelse Undercutanker SKLS M8-14/80/25 A4 SUPERPLUS EAN 4061245037844	Download billede Art.nr. PDF Del via e-mail
▼	9654208015	2424924	12x120	21	M12	120	10
Tekniske data	Art. Nr. 9654208015 Db-nr 2424924 Dimension 12x120 Bor Ø, mm 21 Diameter, mm M12 Længde, L, mm 120 Montagetop 8 Max samling, tfix, mm 15 Min. boredybde, h1, mm 105 Min. sættedybde, hnom, mm 96 Tiltrækningsmoment, Tinst, Nm 80 Effektiv monteringsdybde, hef, mm 80 Afstandshul Ø, df, mm 21 Træklast ikke-revnet C20/25, kN, kN 17,2 Forskydningskraft beton C20/25, kN 34,4 Træklast revnet beton, kN 11,9 Forskydningskraft revnet beton, kN 24,5 Materiale Rustfrit stål A4 syrefast Korrosivitetsklasse C5 Antal 10 Betegnelse Undercutanker SKLS M12-20/80/15 A4 SUPERPLUS EAN 4061245037851	Download billede Art.nr. PDF Del via e-mail
