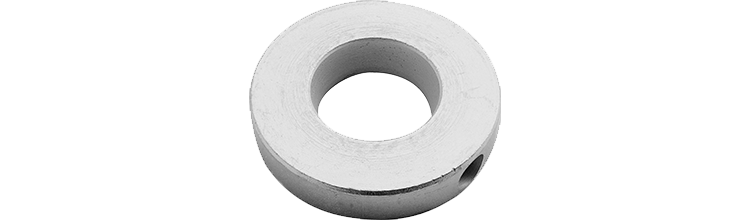

Udfyldningsskive VFS

Til udfyldning af ringmellemrum.

Udfyldningsskiven muliggør udfyldning af ringmellemrummet i det materiale der skal fastgøres, hvilket øger den tilladte tværbelastning.
Efter montering af skrue og skive bruges den medfølgende dyse sammen med fugemasse, indtil fugemassen kommer ud af hullet på skiven.

Materiale: Stål

Overfladebehandling: Elforzonket

Egenskaber: Ved brug sammen med Betonskrue JC2 Plus reduceres den angivne (tfix) materialetykkelse med den tilsvarende tykkelse på skiven, 5 mm.

Monteringsvejledning

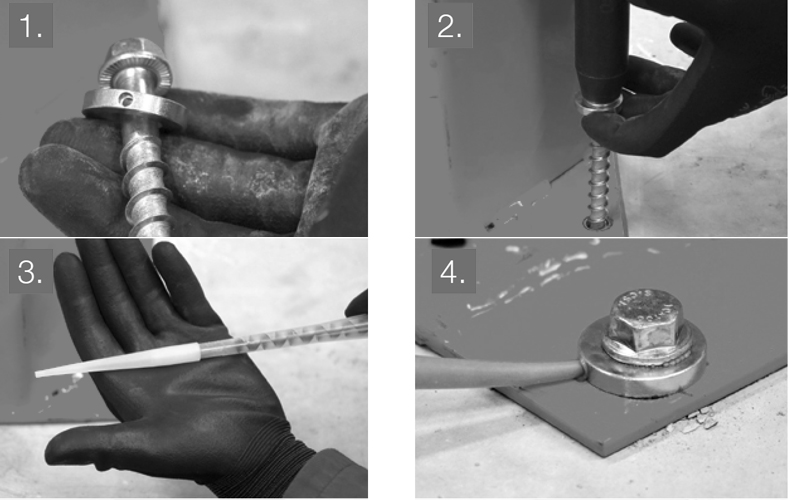

1. Monter udfyldningsskiven på betonskruen. 2. Skru betonskruen med udfyldningsskiven i mod det materiale, der skal fastgøres. 3. Fastgør mixer-reduktionsspidsen til mixer-dysen. Om nødvendigt kan tape bruges. 4. Fyld mellemrummet mellem betonskruen og materialet gennem hullet i påfyldningsbakken, indtil fugemassen siver ud af dette hul. Overhold monteringsvejledningen for fugemassen. Belastning kan finde sted, når massen er hærdet

Dokument

Produktblad

Udfyldningsskive VFS.pdf

	Art. Nr.	Db-nr	Dimension	Tykkelse, mm	Materiale	Overfladebehandling	Antal
▼	8660000017	2494969	26x12x5	5	Stål	Elforzinket	10
Tekniske data	Art. Nr. 8660000017 Db-nr 2494969 Dimension 26x12x5 Tykkelse, mm 5 Materiale Stål Overfladebehandling Elforzinket Antal 10 Betegnelse Udfyldningsskive VFS M16 EAN 4061245112541	Download billede Art.nr. PDF Del via e-mail
▼	8660000018	2494970	28x14x5	5	Stål	Elforzinket	20
Tekniske data	Art. Nr. 8660000018 Db-nr 2494970 Dimension 28x14x5 Tykkelse, mm 5 Materiale Stål Overfladebehandling Elforzinket Antal 20 Betegnelse Udfyldningsskive VFS M12 EAN 4061245112534	Download billede Art.nr. PDF Del via e-mail
▼	8660000019	2494971	34x17x5	5	Stål	Elforzinket	20
Tekniske data	Art. Nr. 8660000019 Db-nr 2494971 Dimension 34x17x5 Tykkelse, mm 5 Materiale Stål Overfladebehandling Elforzinket Antal 20 Betegnelse Udfyldningsskive VFS M10 EAN 4061245112527	Download billede Art.nr. PDF Del via e-mail
