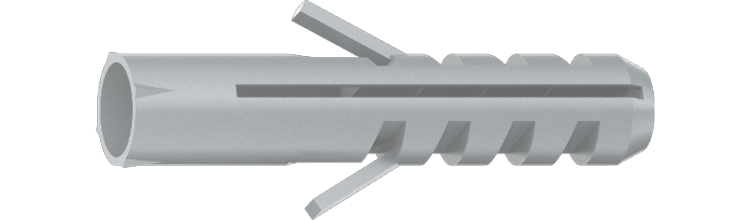

Nylondybel BEST

Til gennnemstiksmontage

Nylondybel til gennemhulsmontage og til montering i beton og mursten. Uden krave og med drejelåse, der forhindrer rotation. Designet til at centrere skruen i den korrekte position ved montering.

Nylondybel giver med sin jævnt fordelte ekspansion en stærk og sikker forbindelse i de fleste solide materialer. Tåler temperaturer fra -40°C til +100°C. Uden krave og med drejelåse, der forhindrer rotation. Designet til at centrere skruen i den korrekte position ved montering.

Materiale: Polyamid

Egenskaber: Uden krave og med drejelåse

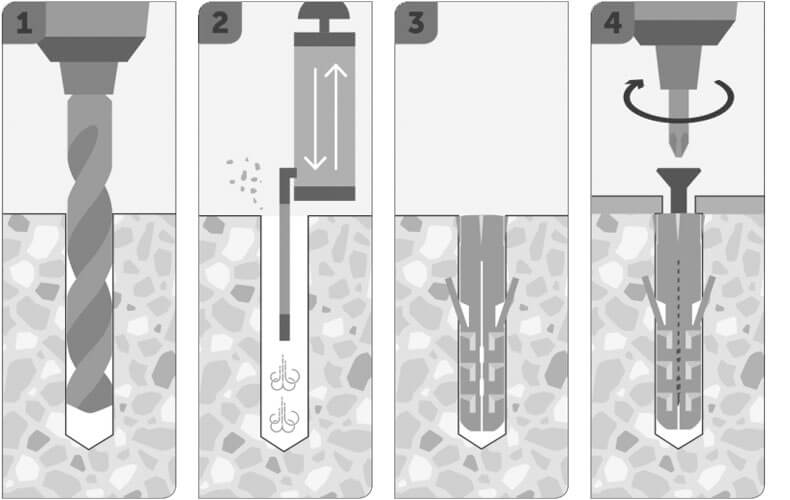

Monteringsvejledning

1) Bor huller efter anvisning og skub dyblen ind 2) Monter med skruer tilpasset dyblen 3) Sikker og overskuelig montage

Dokument

Produktblad

Nylondybel BEST.pdf

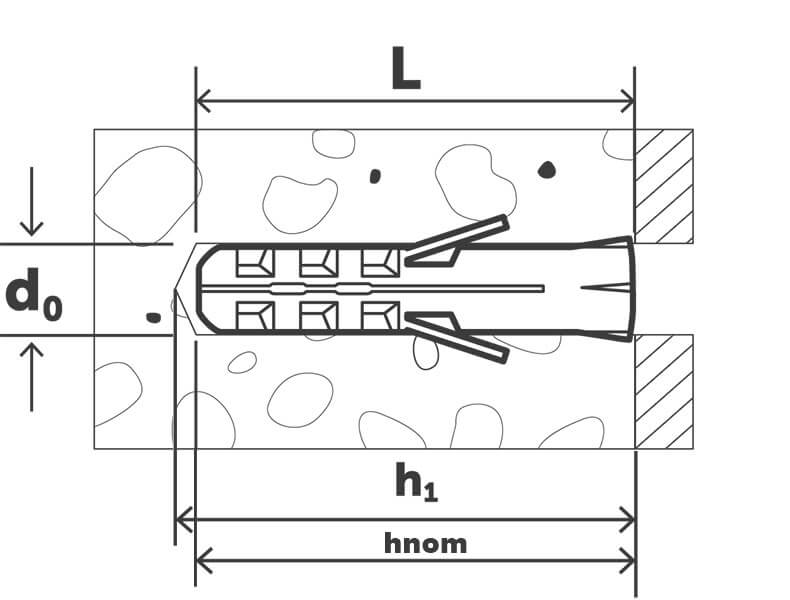

	Art. Nr.	Db-nr	Dimension	Bor Ø, mm	Længde, L, mm	Skrue Ø, mm	Antal
▼	960030	2424167	4x20	4	20	2,0-3,0	100
Tekniske data	Art. Nr. 960030 Db-nr 2424167 Dimension 4x20 Bor Ø, mm 4 Længde, L, mm 20 Skrue Ø, mm 2,0-3,0 Min. boredybde, h1, mm 25 Min. sættedybde, hnom, mm 20 Materiale Polyamid Antal 100 Betegnelse Nylondybel BEST 4x20 EAN 7319619600307	Download billede Art.nr. PDF Del via e-mail
▼	960032	2424168	5x25	5	25	2,5-4,0	100
Tekniske data	Art. Nr. 960032 Db-nr 2424168 Dimension 5x25 Bor Ø, mm 5 Længde, L, mm 25 Skrue Ø, mm 2,5-4,0 Min. boredybde, h1, mm 30 Min. sættedybde, hnom, mm 25 Materiale Polyamid Antal 100 Betegnelse Nylondybel BEST 5x25 EAN 7319619600321	Download billede Art.nr. PDF Del via e-mail
▼	960034	2424169	6x30	6	30	3,5-5,0	100
Tekniske data	Art. Nr. 960034 Db-nr 2424169 Dimension 6x30 Bor Ø, mm 6 Længde, L, mm 30 Skrue Ø, mm 3,5-5,0 Min. boredybde, h1, mm 35 Min. sættedybde, hnom, mm 30 Materiale Polyamid Antal 100 Betegnelse Nylondybel BEST 6x30 EAN 7319619600345	Download billede Art.nr. PDF Del via e-mail
▼	960036	2424170	7x35	7	35	4,0-5,5	100
Tekniske data	Art. Nr. 960036 Db-nr 2424170 Dimension 7x35 Bor Ø, mm 7 Længde, L, mm 35 Skrue Ø, mm 4,0-5,5 Min. boredybde, h1, mm 40 Min. sættedybde, hnom, mm 35 Materiale Polyamid Antal 100 Betegnelse Nylondybel BEST 7x35 EAN 7319619600369	Download billede Art.nr. PDF Del via e-mail
▼	960038	2424171	8x40	8	40	4,5-6,0	100
Tekniske data	Art. Nr. 960038 Db-nr 2424171 Dimension 8x40 Bor Ø, mm 8 Længde, L, mm 40 Skrue Ø, mm 4,5-6,0 Min. boredybde, h1, mm 50 Min. sættedybde, hnom, mm 40 Materiale Polyamid Antal 100 Betegnelse Nylondybel BEST 8x40 EAN 7319619600383	Download billede Art.nr. PDF Del via e-mail
▼	9600401	2424163	10x50	10	50	6,0-8,0	75
Tekniske data	Art. Nr. 9600401 Db-nr 2424163 Dimension 10x50 Bor Ø, mm 10 Længde, L, mm 50 Skrue Ø, mm 6,0-8,0 Min. boredybde, h1, mm 60 Min. sættedybde, hnom, mm 50 Materiale Polyamid Antal 75 Betegnelse Nylondybel BEST 10x50 EAN 7319610043011	Download billede Art.nr. PDF Del via e-mail
▼	9600441	2424164	12x60	12	60	8,0-10,0	25
Tekniske data	Art. Nr. 9600441 Db-nr 2424164 Dimension 12x60 Bor Ø, mm 12 Længde, L, mm 60 Skrue Ø, mm 8,0-10,0 Min. boredybde, h1, mm 70 Min. sættedybde, hnom, mm 60 Materiale Polyamid Antal 25 Betegnelse Nylondybel BEST 12x60 EAN 7319610043028	Download billede Art.nr. PDF Del via e-mail
▼	960047	2424165	14x70	14	70	10,0-12,0	25
Tekniske data	Art. Nr. 960047 Db-nr 2424165 Dimension 14x70 Bor Ø, mm 14 Længde, L, mm 70 Skrue Ø, mm 10,0-12,0 Min. boredybde, h1, mm 80 Min. sættedybde, hnom, mm 70 Materiale Polyamid Antal 25 Betegnelse Nylondybel BEST 14x70 EAN 7319619600475	Download billede Art.nr. PDF Del via e-mail
▼	9600511	2424166	16x80	16	80	12,0-14,0	15
Tekniske data	Art. Nr. 9600511 Db-nr 2424166 Dimension 16x80 Bor Ø, mm 16 Længde, L, mm 80 Skrue Ø, mm 12,0-14,0 Min. boredybde, h1, mm 95 Min. sættedybde, hnom, mm 80 Materiale Polyamid Antal 15 Betegnelse Nylondybel BEST 16x80 EAN 7319610043035	Download billede Art.nr. PDF Del via e-mail
