Niveauskrue PLUS

Til vinduesmontering

Forenkler niveauindstilling ved installation og justering af vinduer

Kan også bruges til at få det rigtige niveau på vindueskarme, udhæng mv. Det unikke design giver ikke kun mulighed for justering ved nivellering, men balancerer også vinduet på en stabil måde.
Den selvnivellerende skive letter justeringen af ​​karmen ved vinduesmontering og afbalancerer vinduet på en stabil måde. Skiven sikrer også, at ruden ikke glider ind/ud under niveaujustering. Bakkens hældning er +-5 grader. Niveauskruen erstatter kiler og klodser, hvilket giver mere plads til isolering og dermed mindsker risikoen for kuldebroer. Justeringsområde for skruen er 10-35 mm. Max belastning pr. skrue i C24 konstruktionstræ med sikkerhedsfaktor 3 = 176 kg.

Materiale: Stål
Overfladebehandling: Elforzinket
Miljø: Til indendørs brug
Egenskaber: Udstyret med 13 mm sekskant møtrik, selv-nivellerende skive og kærv TX30
Korrosivitetsklasse
Træ/Osb på Træ

Monteringsvejledning

Nivelleringsskruerne, 2 stk., skal placeres så tæt på rammens yderkanter som muligt. (delte vinduer med midterstolpe skal også have skruer under midterstolpe). Skruerne skrues ned til den ønskede dybde. Vej niveauskruerne af med et vaterpas og juster niveauet med en standard 13 mm skruenøgle. Luftspalten under rammen skal være ca. 15 mm. Ved montering i træ skrues nivelleringsskruen ned uden forboring. Ved montering i beton anvendes bor Ø6mm, skru derefter skruen ned. Til montering i leca/letbeton anvendes bor Ø10 mm, boredybde 50mm og prop (varenr. 920707) Universalprop EJOT X4 10X50 for bedste resultat.

Dokument

Produktblad

Niveauskrue PLUS.pdf
Art. Nr. Dimension Diameter, mm Længde, L, mm Hoved Ø, dk, mm Materiale Overfladebehandling
931078 7,5x65 7,5 65 28 Stål Elforzinket
Tekniske data
Art. Nr.
931078
Dimension
7,5x65
Diameter, mm
7,5
Længde, L, mm
65
Hoved Ø, dk, mm
28
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Db-nr
2423844
Antal
20
Betegnelse
Niveauskrue PLUS 7,5x65
EAN
7319610088975

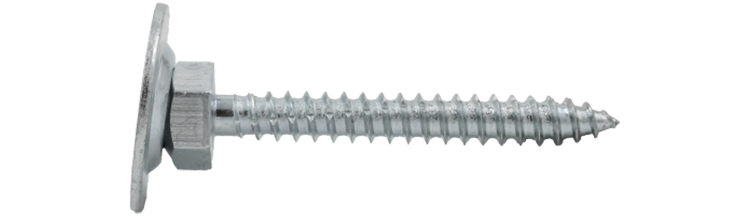

Nivåskruv Plus
