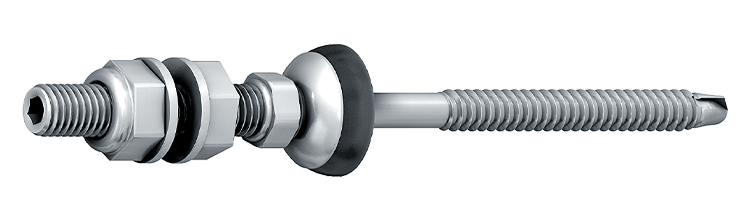

Montering af solpanel JT3-SB-3 FZD

Til fastgørelse af solceller og solpaneler. Rustfrit stål A2, borespids.

Til montering af fibercementplader mod stålbjælker, 1,5-3 mm. Monteringssystemet af solpaneler er lavet af rustfrit stål og har et hærdet kulstålbor. Boring, gevindformning og samling udføres i et enkelt arbejdstrin. Til stålbjælke, 1,5-3 mm. Kan anvendes til stålbjælker over 3,0 mm, men så skal der forbores. Til højstyrke stålunderkonstruktioner op til S450GD. Med EJOT solpanelbeslag har du en ekstrem sikker installation med direkte fastgørelse til underkonstruktionen.

Materiale: Rustfrit stål A2

Overfladebehandling: Elforzinket

Monteringsvejledning

Dokument

Produktblad

Montering af solpanel JT3-SB-3 FZD.pdf

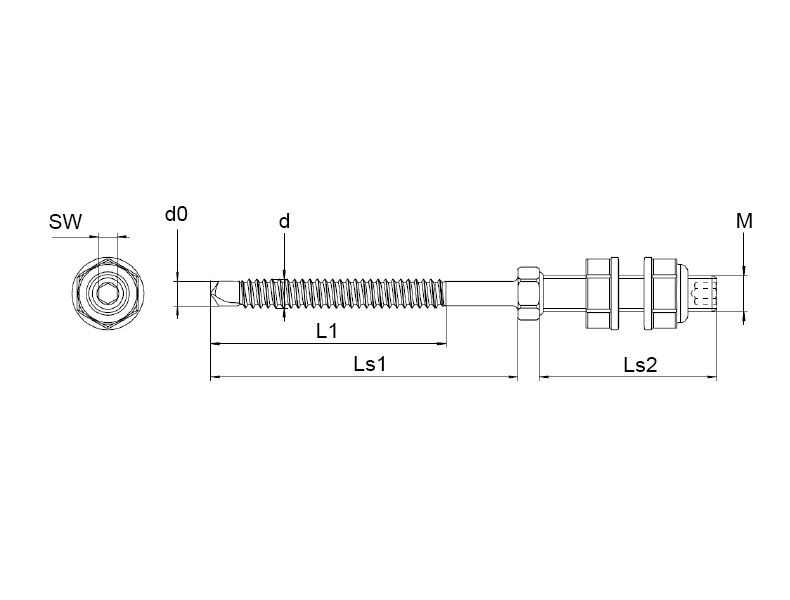

	Art. Nr.	Trædiameter, mm	Trægevind, længde	Metrisk gevind, mm	Metrisk gevindlængde	Montagetop	Borkap., mm
▼	3340898905	8	85	M10	50	5	3
Tekniske data	Art. Nr. 3340898905 Trædiameter, mm 8 Trægevind, længde 85 Metrisk gevind, mm M10 Metrisk gevindlængde 50 Montagetop 5 Borkap., mm 3 Klemme længde, mm 17-58 Underkonstruktion 1,5<3,0 bor Ø - Underkonstruktion 3,0<5,0 bor Ø 6,8 Underkonstruktion 5,0<7,5 bor Ø 7 Underkonstruktion 7,5<10,0 bor Ø 7,2 Underkonstruktion <10,0 bor Ø 7,4 Materiale Rustfrit stål A2 Overfladebehandling Elforzinket Korrosivitetsklasse C4 ETA/DoP DoP ETA-22_0762, ETA-22/0762 Antal 25 Betegnelse Set JT3-SB-3-8,0x85/M10x50 FZD DIN 934 EAN 4061245021249	Download billede Art.nr. PDF Del via e-mail
▼	3340898907	8	85	M10	70	5	3
Tekniske data	Art. Nr. 3340898907 Trædiameter, mm 8 Trægevind, længde 85 Metrisk gevind, mm M10 Metrisk gevindlængde 70 Montagetop 5 Borkap., mm 3 Klemme længde, mm 17-58 Underkonstruktion 1,5<3,0 bor Ø - Underkonstruktion 3,0<5,0 bor Ø 6,8 Underkonstruktion 5,0<7,5 bor Ø 7 Underkonstruktion 7,5<10,0 bor Ø 7,2 Underkonstruktion <10,0 bor Ø 7,4 Materiale Rustfrit stål A2 Overfladebehandling Elforzinket Korrosivitetsklasse C4 ETA/DoP DoP ETA-22_0762, ETA-22/0762 Antal 25 Betegnelse Set JT3-SB-3-8,0x85/M10x70 FZD DIN 934 EAN 4061245041100	Download billede Art.nr. PDF Del via e-mail
▼	3341198905	8	115	M10	50	5	3
Tekniske data	Art. Nr. 3341198905 Trædiameter, mm 8 Trægevind, længde 115 Metrisk gevind, mm M10 Metrisk gevindlængde 50 Montagetop 5 Borkap., mm 3 Klemme længde, mm 47-88 Underkonstruktion 1,5<3,0 bor Ø - Underkonstruktion 3,0<5,0 bor Ø 6,8 Underkonstruktion 5,0<7,5 bor Ø 7 Underkonstruktion 7,5<10,0 bor Ø 7,2 Underkonstruktion <10,0 bor Ø 7,4 Materiale Rustfrit stål A2 Overfladebehandling Elforzinket Korrosivitetsklasse C4 ETA/DoP DoP ETA-22_0762, ETA-22/0762 Antal 25 Betegnelse Set JT3-SB-3-8,0x115/M10x50 FZD DIN 934 EAN 4061245021256	Download billede Art.nr. PDF Del via e-mail
▼	3341198907	8	115	M10	70	5	3
Tekniske data	Art. Nr. 3341198907 Trædiameter, mm 8 Trægevind, længde 115 Metrisk gevind, mm M10 Metrisk gevindlængde 70 Montagetop 5 Borkap., mm 3 Klemme længde, mm 47-88 Underkonstruktion 1,5<3,0 bor Ø - Underkonstruktion 3,0<5,0 bor Ø 6,8 Underkonstruktion 5,0<7,5 bor Ø 7 Underkonstruktion 7,5<10,0 bor Ø 7,2 Underkonstruktion <10,0 bor Ø 7,4 Materiale Rustfrit stål A2 Overfladebehandling Elforzinket Korrosivitetsklasse C4 ETA/DoP DoP ETA-22_0762, ETA-22/0762 Antal 25 Betegnelse Set JT3-SB-3-8,0x115/M10x70 FZD DIN 934 EAN 4061245041087	Download billede Art.nr. PDF Del via e-mail
▼	3341598905	8	155	M10	50	5	3
Tekniske data	Art. Nr. 3341598905 Trædiameter, mm 8 Trægevind, længde 155 Metrisk gevind, mm M10 Metrisk gevindlængde 50 Montagetop 5 Borkap., mm 3 Klemme længde, mm 87-128 Underkonstruktion 1,5<3,0 bor Ø - Underkonstruktion 3,0<5,0 bor Ø 6,8 Underkonstruktion 5,0<7,5 bor Ø 7 Underkonstruktion 7,5<10,0 bor Ø 7,2 Underkonstruktion <10,0 bor Ø 7,4 Materiale Rustfrit stål A2 Overfladebehandling Elforzinket Korrosivitetsklasse C4 ETA/DoP DoP ETA-22_0762, ETA-22/0762 Antal 25 Betegnelse Set JT3-SB-3-8,0x155/M10x50 FZD DIN 934 EAN 4061245021263	Download billede Art.nr. PDF Del via e-mail
▼	3341598907	8	155	M10	70	5	3
Tekniske data	Art. Nr. 3341598907 Trædiameter, mm 8 Trægevind, længde 155 Metrisk gevind, mm M10 Metrisk gevindlængde 70 Montagetop 5 Borkap., mm 3 Klemme længde, mm 87-128 Underkonstruktion 1,5<3,0 bor Ø - Underkonstruktion 3,0<5,0 bor Ø 6,8 Underkonstruktion 5,0<7,5 bor Ø 7 Underkonstruktion 7,5<10,0 bor Ø 7,2 Underkonstruktion <10,0 bor Ø 7,4 Materiale Rustfrit stål A2 Overfladebehandling Elforzinket Korrosivitetsklasse C4 ETA/DoP DoP ETA-22_0762, ETA-22/0762 Antal 25 Betegnelse Set JT3-SB-3-8,0x155/M10x70 FZD DIN 934 EAN 4061245041063	Download billede Art.nr. PDF Del via e-mail
▼	3341998905	8	195	M10	50	5	3
Tekniske data	Art. Nr. 3341998905 Trædiameter, mm 8 Trægevind, længde 195 Metrisk gevind, mm M10 Metrisk gevindlængde 50 Montagetop 5 Borkap., mm 3 Klemme længde, mm 127-168 Underkonstruktion 1,5<3,0 bor Ø - Underkonstruktion 3,0<5,0 bor Ø 6,8 Underkonstruktion 5,0<7,5 bor Ø 7 Underkonstruktion 7,5<10,0 bor Ø 7,2 Underkonstruktion <10,0 bor Ø 7,4 Materiale Rustfrit stål A2 Overfladebehandling Elforzinket Korrosivitetsklasse C4 ETA/DoP DoP ETA-22_0762, ETA-22/0762 Antal 25 Betegnelse Set JT3-SB-3-8,0x195/M10x50 FZD DIN 934 EAN 4061245021270	Download billede Art.nr. PDF Del via e-mail
▼	3341998907	8	195	M10	70	5	3
Tekniske data	Art. Nr. 3341998907 Trædiameter, mm 8 Trægevind, længde 195 Metrisk gevind, mm M10 Metrisk gevindlængde 70 Montagetop 5 Borkap., mm 3 Klemme længde, mm 127-168 Underkonstruktion 1,5<3,0 bor Ø - Underkonstruktion 3,0<5,0 bor Ø 6,8 Underkonstruktion 5,0<7,5 bor Ø 7 Underkonstruktion 7,5<10,0 bor Ø 7,2 Underkonstruktion <10,0 bor Ø 7,4 Materiale Rustfrit stål A2 Overfladebehandling Elforzinket Korrosivitetsklasse C4 ETA/DoP DoP ETA-22_0762, ETA-22/0762 Antal 25 Betegnelse Set JT3-SB-3-8,0x195/M10x70 FZD DIN 934 EAN 4061245041049	Download billede Art.nr. PDF Del via e-mail
