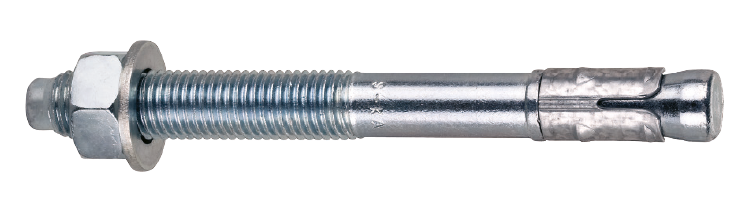

Gennemstiksanker BA-V

ETA-vurderet, elforzinket

Gennemstiksanker af høj kvalitet til formontering, gennemstiksmontering og afstandsmontering. Anvendes til montering af metal- og trækonstruktioner i revnet og ikke-revnet beton samt natursten. Spænd altid til det specificerede moment. Rustfri A4.

Europæisk typegodkendelse, ETA 14/0219 og 19/0720 Option 1 - revnet og ikke-revnet beton. Lysgalvaniseret til montering i et indendørs miljø. BA-V gennemstiksankeret er en momentspændt anker til brug i revnet og ikke-revnet beton. Det er også anvendelig til montage i homogene grundmaterialer som helmursten (dog max M8) og natursten.

Materiale: Stål

Overfladebehandling: Elforzinket

Miljø: Til indendørs brug

Egenskaber: Møtrik og skive

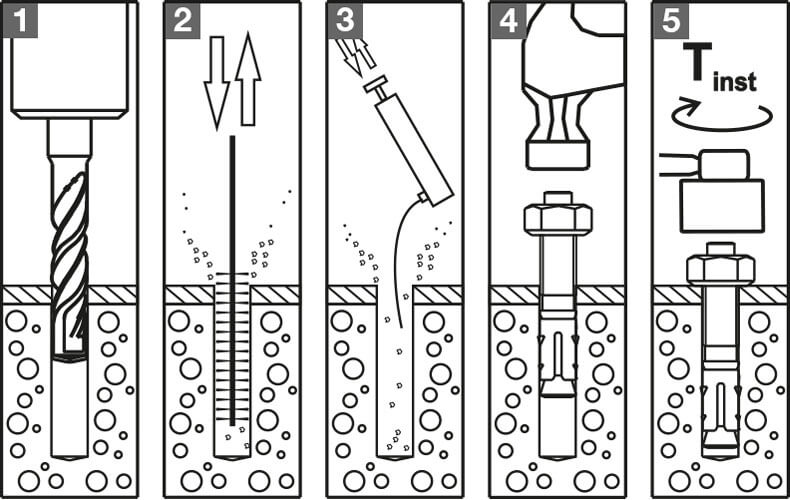

Monteringsvejledning

1) Bor med det angivne bor som vist på produktdatabladet 2) Børst hullet rent 3) Blæs med en udblæsningspumpe, gentag trin 2 og 3 indtil hullet er fri for støv 4) Slå ankeret ind 5) Spænd ankeret med anbefalet tilspændingsmoment.

Anvendelsesområde

Eksempler på anvendelsesområder er stålkonstruktioner, søjlefod, bomme, kabelstiger, rækværk, stiger eller facadesystemer

Dokument

DoP-EJOT 4-012-190720-2020/01

DoP-EJOT 4-014-140219-2020

ETA-19/0720

ETA-14/0219

Produktblad

Gennemstiksanker BA-V.pdf

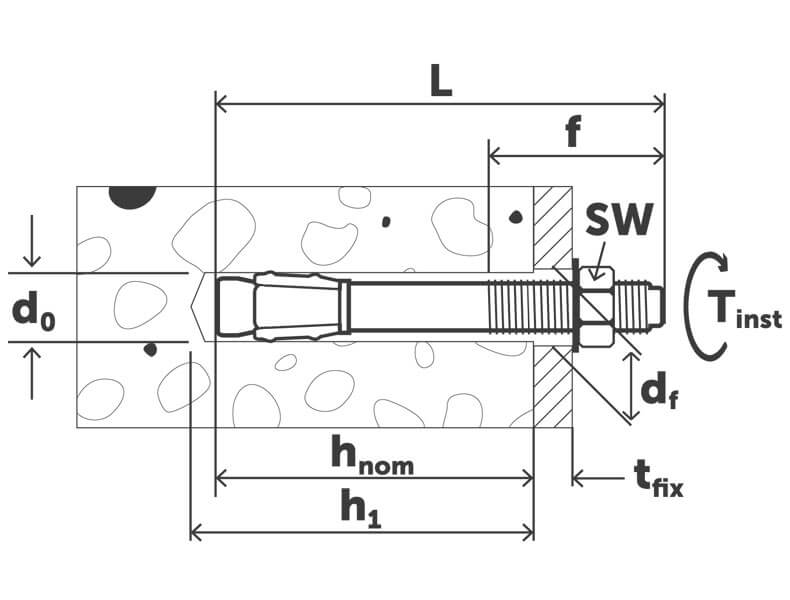

	Art. Nr.	Dimension	Bor Ø, mm	Diameter, mm	Længde, L, mm	Montagetop	Antal
▼	9658000100	6x40	6	M6	40	10	150
Tekniske data	Art. Nr. 9658000100 Dimension 6x40 Bor Ø, mm 6 Diameter, mm M6 Længde, L, mm 40 Montagetop 10 Max samling, tfix, mm 2 Min. boredybde, h1, mm 35 Min. sættedybde, hnom, mm 30 Min. materialetykkelse, hmin, mm 80 Afstandshul Ø, df, mm 7 Tiltrækningsmoment, Tinst, Nm 7 Gevindlængde , f, mm 18 Udtræksværdi, kN 1,6 Forskydningskraft , kN 1,5 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP EJOT 4-012-190720-2020/01, ETA-19/0720 Db-nr 2423387 Antal 150 Betegnelse Ekspansionsbolt BA-V 6x40 fzb ETA EAN 7319610065464	Download billede Art.nr. PDF Del via e-mail
▼	9658000102	6x65	6	M6	65	10	100
Tekniske data	Art. Nr. 9658000102 Dimension 6x65 Bor Ø, mm 6 Diameter, mm M6 Længde, L, mm 65 Montagetop 10 Max samling, tfix, mm 15 Min. boredybde, h1, mm 50 Min. sættedybde, hnom, mm 40 Min. materialetykkelse, hmin, mm 80 Afstandshul Ø, df, mm 7 Tiltrækningsmoment, Tinst, Nm 7 Gevindlængde , f, mm 38 Udtræksværdi, kN 1,8 Forskydningskraft , kN 1,8 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP EJOT 4-012-190720-2020/01, ETA-19/0720 Db-nr 2423382 Antal 100 Betegnelse Ekspansionsbolt BA-V 6x65/15 fzb ETA EAN 7319610065471	Download billede Art.nr. PDF Del via e-mail
▼	9658000104	6x100	6	M6	100	10	100
Tekniske data	Art. Nr. 9658000104 Dimension 6x100 Bor Ø, mm 6 Diameter, mm M6 Længde, L, mm 100 Montagetop 10 Max samling, tfix, mm 50 Min. boredybde, h1, mm 50 Min. sættedybde, hnom, mm 40 Min. materialetykkelse, hmin, mm 80 Afstandshul Ø, df, mm 7 Tiltrækningsmoment, Tinst, Nm 7 Gevindlængde , f, mm 60 Udtræksværdi, kN 1,8 Forskydningskraft , kN 1,8 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP EJOT 4-012-190720-2020/01, ETA-19/0720 Db-nr 2423384 Antal 100 Betegnelse Ekspansionsbolt BA-V 6x100/50 fzb ETA EAN 7319610065488	Download billede Art.nr. PDF Del via e-mail
▼	9658000130	10x60	10	M10	62	17	50
Tekniske data	Art. Nr. 9658000130 Dimension 10x60 Bor Ø, mm 10 Diameter, mm M10 Længde, L, mm 62 Montagetop 17 Max samling, tfix, mm 3 Min. boredybde, h1, mm 50 Min. sættedybde, hnom, mm 40 Min. materialetykkelse, hmin, mm 120 Afstandshul Ø, df, mm 12 Tiltrækningsmoment, Tinst, Nm 30 Gevindlængde , f, mm 26 Udtræksværdi, kN 3,5 Forskydningskraft , kN 5,9 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP - Db-nr 2423389 Antal 50 Betegnelse Ekspansionsbolt BA-V 10x60/3 fzb EAN 7319610065501	Download billede Art.nr. PDF Del via e-mail
▼	9658000162	12x253	12	M12	253	19	10
Tekniske data	Art. Nr. 9658000162 Dimension 12x253 Bor Ø, mm 12 Diameter, mm M12 Længde, L, mm 253 Montagetop 19 Max samling, tfix, mm 155 Min. boredybde, h1, mm 90 Min. sættedybde, hnom, mm 81 Min. materialetykkelse, hmin, mm 140 Afstandshul Ø, df, mm 14 Tiltrækningsmoment, Tinst, Nm 50 Gevindlængde , f, mm 46 Udtræksværdi, kN 6,4 Forskydningskraft , kN 6,4 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP - Db-nr 2423381 Antal 10 Betegnelse Ekspansionsbolt BA-V 12x253/155 fzb EAN 7319610067413	Download billede Art.nr. PDF Del via e-mail
▼	9658000169	16x90	16	M16	90	24	10
Tekniske data	Art. Nr. 9658000169 Dimension 16x90 Bor Ø, mm 16 Diameter, mm M16 Længde, L, mm 90 Montagetop 24 Max samling, tfix, mm 3 Min. boredybde, h1, mm 80 Min. sættedybde, hnom, mm 70 Min. materialetykkelse, hmin, mm 170 Afstandshul Ø, df, mm 18 Tiltrækningsmoment, Tinst, Nm 100 Gevindlængde , f, mm 43 Udtræksværdi, kN 9,9 Forskydningskraft , kN 11,2 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP - Db-nr 2423388 Antal 10 Betegnelse Ekspansionsbolt BA-V 16x90/3 fzb EAN 7319610067420	Download billede Art.nr. PDF Del via e-mail
▼	9658000176	16x213	16	M16	213	24	5
Tekniske data	Art. Nr. 9658000176 Dimension 16x213 Bor Ø, mm 16 Diameter, mm M16 Længde, L, mm 213 Montagetop 24 Max samling, tfix, mm 95 Min. boredybde, h1, mm 110 Min. sættedybde, hnom, mm 96 Min. materialetykkelse, hmin, mm 170 Afstandshul Ø, df, mm 18 Tiltrækningsmoment, Tinst, Nm 120 Gevindlængde , f, mm 55 Udtræksværdi, kN 10 Forskydningskraft , kN 10 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP EJOT 4-014-140219-2020, ETA-14/0219 Db-nr 2423386 Antal 5 Betegnelse Ekspansionsbolt BA-V 16x213/95 fzb EAN 7319610067437	Download billede Art.nr. PDF Del via e-mail
▼	9658000180	20x170	20	M20	170	30	5
Tekniske data	Art. Nr. 9658000180 Dimension 20x170 Bor Ø, mm 20 Diameter, mm M20 Længde, L, mm 170 Montagetop 30 Max samling, tfix, mm 20 Min. boredybde, h1, mm 135 Min. sættedybde, hnom, mm 125 Min. materialetykkelse, hmin, mm 180 Afstandshul Ø, df, mm 22 Tiltrækningsmoment, Tinst, Nm 240 Gevindlængde , f, mm 55 Udtræksværdi, kN 19,8 Forskydningskraft , kN 26 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP - Db-nr 2423383 Antal 5 Betegnelse Ekspansionsbolt BA-V 20x170/20 fzb EAN 7319610065518	Download billede Art.nr. PDF Del via e-mail
▼	9658000182	20x220	20	M20	220	30	5
Tekniske data	Art. Nr. 9658000182 Dimension 20x220 Bor Ø, mm 20 Diameter, mm M20 Længde, L, mm 220 Montagetop 30 Max samling, tfix, mm 70 Min. boredybde, h1, mm 135 Min. sættedybde, hnom, mm 125 Min. materialetykkelse, hmin, mm 180 Afstandshul Ø, df, mm 22 Tiltrækningsmoment, Tinst, Nm 240 Gevindlængde , f, mm 55 Udtræksværdi, kN 19,8 Forskydningskraft , kN 26 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP - Db-nr 2423385 Antal 5 Betegnelse Ekspansionsbolt BA-V 20x220/70 fzb EAN 7319610065525	Download billede Art.nr. PDF Del via e-mail
▼	9658000184	20x280	20	M20	280	30	5
Tekniske data	Art. Nr. 9658000184 Dimension 20x280 Bor Ø, mm 20 Diameter, mm M20 Længde, L, mm 280 Montagetop 30 Max samling, tfix, mm 130 Min. boredybde, h1, mm 135 Min. sættedybde, hnom, mm 125 Min. materialetykkelse, hmin, mm 180 Afstandshul Ø, df, mm 22 Tiltrækningsmoment, Tinst, Nm 240 Gevindlængde , f, mm 55 Udtræksværdi, kN 19,8 Forskydningskraft , kN 26 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP - Db-nr 2423380 Antal 5 Betegnelse Ekspansionsbolt BA-V 20x280/130 fzb EAN 7319610067444	Download billede Art.nr. PDF Del via e-mail
