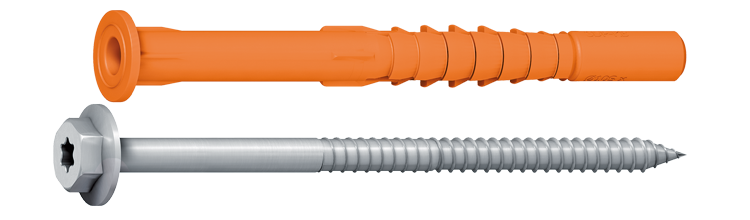

Facadedybel SDP-KB FZB

Sekskanthoved og dybel med krave, elforzinket. Til letbeton.

Til fastgørelse i letbeton. Leveres med sekskantet hoved.

Lang ekspansionszone giver gode udtræksværdier. Fungerer fantastisk til applikationer som monteringsbeslag, skinner, facadesystemer og mere. Til fastgørelse i letbeton.

Materiale: Stål/Polyamid

Overfladebehandling: Elforzinket

Miljø: Til indendørs brug

Egenskaber: Sekskantet hoved og dybel med krave.

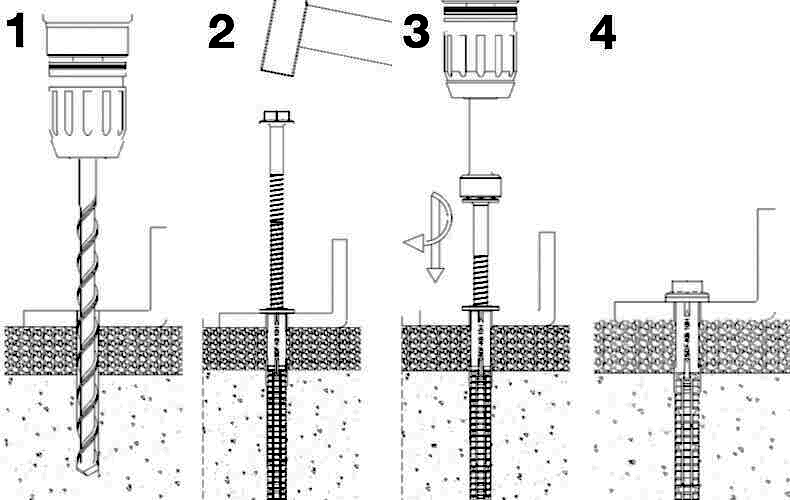

Monteringsvejledning

1) Bor huller i dyblens diameter 2) Sæt facadedyblen med en skrue gennem underlaget, bank den ned med en hammer, indtil dyblen rammer delen 3) Skru skruen ned, indtil delen er fastgjort 4) Dyblen udvider sig, når den skrues i (BEMÆRK, i materialer med lav overflade bør du ikke stramme skruen for meget)

Anvendelsesområde

Velegnet til montering af beslag, skinner, facadesystemer med mere.

Dokument

EPD-rear-ventilated-curtain-wall-facades

ETA-12/0502

Assembly instructions (EN)

PDS-SDP-KB-10 (EN)

DoP-ETA-12/0502

Produktblad

Facadedybel SDP-KB FZB.pdf

	Art. Nr.	Db-nr	Dimension	Bor Ø, mm	Max samling tfix, tfix, mm	Længde, L, mm	Montagetop
▼	8532080420	2423278	10x80	10	10	80	SW13/T40

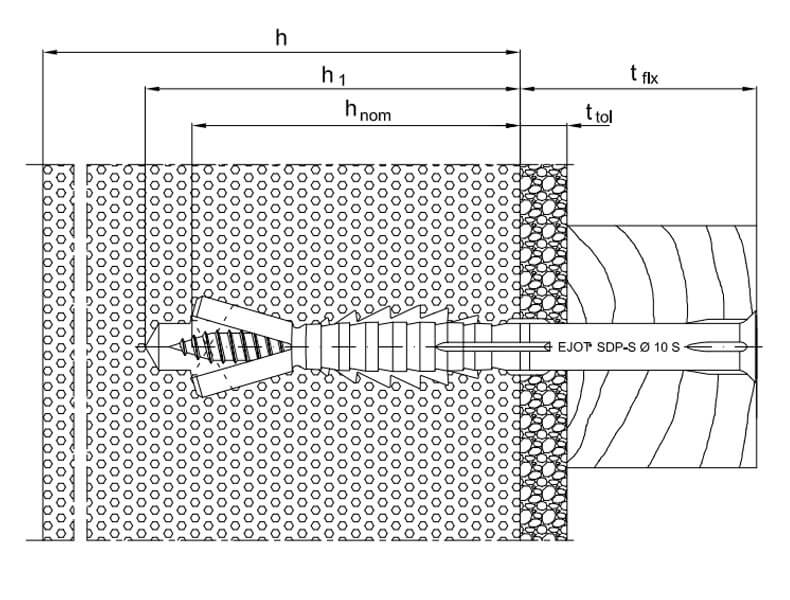

Tekniske data	Art. Nr. 8532080420 Db-nr 2423278 Dimension 10x80 Bor Ø, mm 10 Max samling tfix, tfix, mm 10 Længde, L, mm 80 Montagetop SW13/T40 Min. boredybde, h1, mm 80 Min. sættedybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Bemærk udvindingsværdi letbeton AAC 2,0 0,75 Bemærk udvindingsværdi letbeton AAC 6,0 3,0 Materiale Stål/Polyamid Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP 2-005-120502-2022_01, ETA-12/0502 Antal 100 Betegnelse Facadedybel SDP-KB 10x80 FZB EAN 4061245019307	Download billede Art.nr. PDF Del via e-mail
▼	8532100420	2423279	10x100	10	30	100	SW13/T40
Tekniske data	Art. Nr. 8532100420 Db-nr 2423279 Dimension 10x100 Bor Ø, mm 10 Max samling tfix, tfix, mm 30 Længde, L, mm 100 Montagetop SW13/T40 Min. boredybde, h1, mm 80 Min. sættedybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Bemærk udvindingsværdi letbeton AAC 2,0 0,75 Bemærk udvindingsværdi letbeton AAC 6,0 3,0 Materiale Stål/Polyamid Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP 2-005-120502-2022_01, ETA-12/0502 Antal 50 Betegnelse Facadedybel SDP-KB 10x100 FZB EAN 4061245019277	Download billede Art.nr. PDF Del via e-mail
▼	8532120420	2423280	10x120	10	50	120	SW13/T40
Tekniske data	Art. Nr. 8532120420 Db-nr 2423280 Dimension 10x120 Bor Ø, mm 10 Max samling tfix, tfix, mm 50 Længde, L, mm 120 Montagetop SW13/T40 Min. boredybde, h1, mm 80 Min. sættedybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Bemærk udvindingsværdi letbeton AAC 2,0 0,75 Bemærk udvindingsværdi letbeton AAC 6,0 3,0 Materiale Stål/Polyamid Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP 2-005-120502-2022_01, ETA-12/0502 Antal 50 Betegnelse Facadedybel SDP-KB 10x120 FZB EAN 4061245019246	Download billede Art.nr. PDF Del via e-mail
▼	8532140420	2423281	10x140	10	70	140	SW13/T40
Tekniske data	Art. Nr. 8532140420 Db-nr 2423281 Dimension 10x140 Bor Ø, mm 10 Max samling, tfix, mm 70 Længde, L, mm 140 Montagetop SW13/T40 Min. boredybde, h1, mm 80 Min. sættedybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Bemærk udvindingsværdi letbeton AAC 2,0 0,75 Bemærk udvindingsværdi letbeton AAC 6,0 3,0 Materiale Stål/Polyamid Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP 2-005-120502-2022_01, ETA-12/0502 Antal 50 Betegnelse Facadedybel SDP-KB 10x140 FZB EAN 4061245019222	Download billede Art.nr. PDF Del via e-mail
▼	8532160420	2423282	10x160	10	90	160	SW13/T40
Tekniske data	Art. Nr. 8532160420 Db-nr 2423282 Dimension 10x160 Bor Ø, mm 10 Max samling, tfix, mm 90 Længde, L, mm 160 Montagetop SW13/T40 Min. boredybde, h1, mm 80 Min. sættedybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Bemærk udvindingsværdi letbeton AAC 2,0 0,75 Bemærk udvindingsværdi letbeton AAC 6,0 3,0 Materiale Stål/Polyamid Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP 2-005-120502-2022_01, ETA-12/0502 Antal 50 Betegnelse Facadedybel SDP-KB 10x160 FZB EAN 4061245019208	Download billede Art.nr. PDF Del via e-mail
▼	8532180420	-	10x180	10	110	180	SW13/T40
Tekniske data	Art. Nr. 8532180420 Db-nr - Dimension 10x180 Bor Ø, mm 10 Max samling, tfix, mm 110 Længde, L, mm 180 Montagetop SW13/T40 Min. boredybde, h1, mm 80 Min. sættedybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Bemærk udvindingsværdi letbeton AAC 2,0 0,75 Bemærk udvindingsværdi letbeton AAC 6,0 3,0 Materiale Stål/Polyamid Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP 2-005-120502-2022_01, ETA-12/0502 Antal 50 Betegnelse Facadedybel SDP-KB 10x180 FZB EAN 4061245019185	Download billede Art.nr. PDF Del via e-mail
▼	8532200420	2423276	10x200	10	130	200	SW13/T40
Tekniske data	Art. Nr. 8532200420 Db-nr 2423276 Dimension 10x200 Bor Ø, mm 10 Max samling, tfix, mm 130 Længde, L, mm 200 Montagetop SW13/T40 Min. boredybde, h1, mm 80 Min. sættedybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Bemærk udvindingsværdi letbeton AAC 2,0 0,75 Bemærk udvindingsværdi letbeton AAC 6,0 3,0 Materiale Stål/Polyamid Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP 2-005-120502-2022_01, ETA-12/0502 Antal 50 Betegnelse Facadedybel SDP-KB 10x200 FZB EAN 4061245019161	Download billede Art.nr. PDF Del via e-mail
▼	8532220420	-	10x220	10	150	220	SW13/T40
Tekniske data	Art. Nr. 8532220420 Db-nr - Dimension 10x220 Bor Ø, mm 10 Max samling, tfix, mm 150 Længde, L, mm 220 Montagetop SW13/T40 Min. boredybde, h1, mm 80 Min. sættedybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Bemærk udvindingsværdi letbeton AAC 2,0 0,75 Bemærk udvindingsværdi letbeton AAC 6,0 3,0 Materiale Stål/Polyamid Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP 2-005-120502-2022_01, ETA-12/0502 Antal 50 Betegnelse Facadedybel SDP-KB 10x220 FZB EAN 4061245019147	Download billede Art.nr. PDF Del via e-mail
