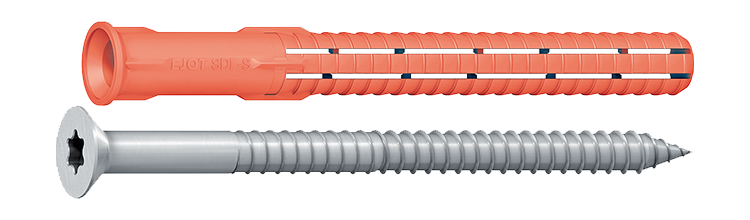

Facadedybel SDF-S-10 C4

ETA-vurderet, undersænket hoved og undersænket dybel.

Til montering af træ- eller stålarmaturer. Fås også i version med sekskantet hoved og dybel med krave.

ETA-vurderet facadedybel med gode udtræksværdier. Fungerer fantastisk til applikationer som monteringsbeslag, skinner, facadesystemer og mere.

Materiale: Stål

Overfladebehandling: C1000

Miljø: Til udendørs brug

Egenskaber: Undersænket skrue og undersænket dybel. Overfladebehandling C1000 (zinklag på min 8um med topcoat) som er velegnet til C4 miljø.

Monteringsvejledning

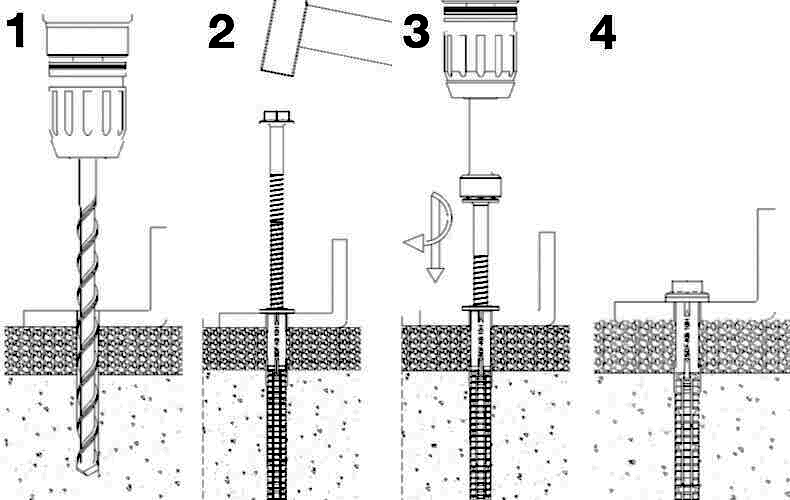

1) Bor huller i dyblens diameter 2) Stik dyblen gennem den monterede del ind i underlaget 3) Dyblen udvider sig ved i-skruning.

Anvendelsesområde

Velegnet til montering af beslag, skinner, porte, facadesystemer med mere.

Dokument

DoP-EJOT 2-003-100305-2017

ETA-10/0305

PDS-SDF-S-10 (EN)

EPD-rear-ventilated-curtain-wall-facades

Assembly instructions (EN)

Produktblad

Facadedybel SDF-S-10 C4.pdf

	Art. Nr.	Db-nr	Dimension	Bor Ø, mm	Længde, L, mm	Bit type	Antal
▼	8650000811	2423250	10x80	10	80	TX40	25

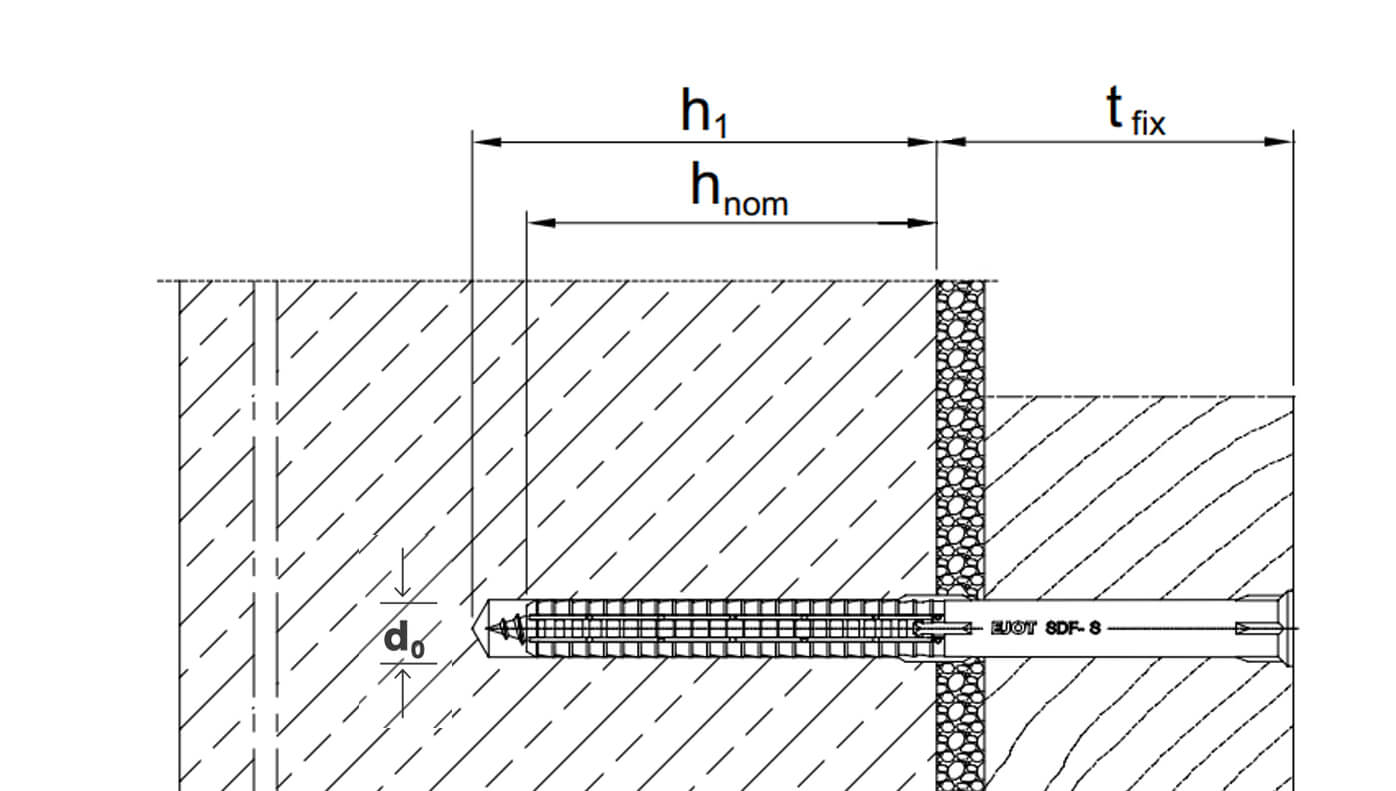

Tekniske data	Art. Nr. 8650000811 Db-nr 2423250 Dimension 10x80 Bor Ø, mm 10 Længde, L, mm 80 Bit type TX40 Min. boredybde, h1, mm 80 Max samling, tfix, mm 10 Min. sættedybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Bemærk udvindingsværdi beton C20/25, kN 2,5 Bemærk udvindingsværdi letbeton AAC 4,0, kN 1,25 Bemærk udvindingsværdi flise, kN 1,6 Bemærk udtræksværdi perforeret mursten, kN 0,8 Materiale Stål Overfladebehandling C1000 Korrosivitetsklasse C4 ETA/DoP EJOT 2-003-100305-2017, ETA-10/0305 Antal 25 Betegnelse Facadedybel SDF-S-10Hx80 C1000 EAN 4061245087313	Download billede Art.nr. PDF Del via e-mail
▼	8650000812	2423251	10x100	10	100	TX40	25
Tekniske data	Art. Nr. 8650000812 Db-nr 2423251 Dimension 10x100 Bor Ø, mm 10 Længde, L, mm 100 Bit type TX40 Min. boredybde, h1, mm 80 Max samling, tfix, mm 30 Min. sættedybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Bemærk udvindingsværdi beton C20/25, kN 2,5 Bemærk udvindingsværdi letbeton AAC 4,0, kN 1,25 Bemærk udvindingsværdi flise, kN 1,6 Bemærk udtræksværdi perforeret mursten, kN 0,8 Materiale Stål Overfladebehandling C1000 Korrosivitetsklasse C4 ETA/DoP EJOT 2-003-100305-2017, ETA-10/0305 Antal 25 Betegnelse Facadedybel SDF-S-10Hx100 C1000 EAN 4061245087337	Download billede Art.nr. PDF Del via e-mail
▼	8650000813	2423252	10x120	10	120	TX40	25
Tekniske data	Art. Nr. 8650000813 Db-nr 2423252 Dimension 10x120 Bor Ø, mm 10 Længde, L, mm 120 Bit type TX40 Min. boredybde, h1, mm 80 Max samling, tfix, mm 50 Min. sættedybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Bemærk udvindingsværdi beton C20/25, kN 2,5 Bemærk udvindingsværdi letbeton AAC 4,0, kN 1,25 Bemærk udvindingsværdi flise, kN 1,6 Bemærk udtræksværdi perforeret mursten, kN 0,8 Materiale Stål Overfladebehandling C1000 Korrosivitetsklasse C4 ETA/DoP EJOT 2-003-100305-2017, ETA-10/0305 Antal 25 Betegnelse Facadedybel SDF-S-10Hx120 C1000 EAN 4061245087351	Download billede Art.nr. PDF Del via e-mail
▼	8650000814	2423253	10x140	10	140	TX40	25
Tekniske data	Art. Nr. 8650000814 Db-nr 2423253 Dimension 10x140 Bor Ø, mm 10 Længde, L, mm 140 Bit type TX40 Min. boredybde, h1, mm 80 Max samling, tfix, mm 70 Min. sættedybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Bemærk udvindingsværdi beton C20/25, kN 2,5 Bemærk udvindingsværdi letbeton AAC 4,0, kN 1,25 Bemærk udvindingsværdi flise, kN 1,6 Bemærk udtræksværdi perforeret mursten, kN 0,8 Materiale Stål Overfladebehandling C1000 Korrosivitetsklasse C4 ETA/DoP EJOT 2-003-100305-2017, ETA-10/0305 Antal 25 Betegnelse Facadedybel SDF-S-10Hx140 C1000 EAN 4061245087375	Download billede Art.nr. PDF Del via e-mail
▼	8650000815	2423254	10x160	10	160	TX40	25
Tekniske data	Art. Nr. 8650000815 Db-nr 2423254 Dimension 10x160 Bor Ø, mm 10 Længde, L, mm 160 Bit type TX40 Min. boredybde, h1, mm 80 Max samling, tfix, mm 90 Min. sættedybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Bemærk udvindingsværdi beton C20/25, kN 2,5 Bemærk udvindingsværdi letbeton AAC 4,0, kN 1,25 Bemærk udvindingsværdi flise, kN 1,6 Bemærk udtræksværdi perforeret mursten, kN 0,8 Materiale Stål Overfladebehandling C1000 Korrosivitetsklasse C4 ETA/DoP EJOT 2-003-100305-2017, ETA-10/0305 Antal 25 Betegnelse Facadedybel SDF-S-10Hx160 C1000 EAN 4061245087399	Download billede Art.nr. PDF Del via e-mail
▼	8650000816	2423243	10x180	10	180	TX40	25
Tekniske data	Art. Nr. 8650000816 Db-nr 2423243 Dimension 10x180 Bor Ø, mm 10 Længde, L, mm 180 Bit type TX40 Min. boredybde, h1, mm 80 Max samling, tfix, mm 110 Min. sættedybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Bemærk udvindingsværdi beton C20/25, kN 2,5 Bemærk udvindingsværdi letbeton AAC 4,0, kN 1,25 Bemærk udvindingsværdi flise, kN 1,6 Bemærk udtræksværdi perforeret mursten, kN 0,8 Materiale Stål Overfladebehandling C1000 Korrosivitetsklasse C4 ETA/DoP EJOT 2-003-100305-2017, ETA-10/0305 Antal 25 Betegnelse Facadedybel SDF-S-10Hx180 C1000 EAN 4061245087412	Download billede Art.nr. PDF Del via e-mail
▼	8650000817	2423244	10x200	10	200	TX40	25
Tekniske data	Art. Nr. 8650000817 Db-nr 2423244 Dimension 10x200 Bor Ø, mm 10 Længde, L, mm 200 Bit type TX40 Min. boredybde, h1, mm 80 Max samling, tfix, mm 130 Min. sættedybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Bemærk udvindingsværdi beton C20/25, kN 2,5 Bemærk udvindingsværdi letbeton AAC 4,0, kN 1,25 Bemærk udvindingsværdi flise, kN 1,6 Bemærk udtræksværdi perforeret mursten, kN 0,8 Materiale Stål Overfladebehandling C1000 Korrosivitetsklasse C4 ETA/DoP EJOT 2-003-100305-2017, ETA-10/0305 Antal 25 Betegnelse Facadedybel SDF-S-10Hx200 C1000 EAN 4061245087436	Download billede Art.nr. PDF Del via e-mail
▼	8650000818	2423245	10x220	10	220	TX40	25
Tekniske data	Art. Nr. 8650000818 Db-nr 2423245 Dimension 10x220 Bor Ø, mm 10 Længde, L, mm 220 Bit type TX40 Min. boredybde, h1, mm 80 Max samling, tfix, mm 150 Min. sættedybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Bemærk udvindingsværdi beton C20/25, kN 2,5 Bemærk udvindingsværdi letbeton AAC 4,0, kN 1,25 Bemærk udvindingsværdi flise, kN 1,6 Bemærk udtræksværdi perforeret mursten, kN 0,8 Materiale Stål Overfladebehandling C1000 Korrosivitetsklasse C4 ETA/DoP EJOT 2-003-100305-2017, ETA-10/0305 Antal 25 Betegnelse Facadedybel SDF-S-10Hx220 C1000 EAN 4061245087450	Download billede Art.nr. PDF Del via e-mail
▼	8650000819	2423246	10x240	10	240	TX40	25
Tekniske data	Art. Nr. 8650000819 Db-nr 2423246 Dimension 10x240 Bor Ø, mm 10 Længde, L, mm 240 Bit type TX40 Min. boredybde, h1, mm 80 Max samling, tfix, mm 170 Min. sættedybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Bemærk udvindingsværdi beton C20/25, kN 2,5 Bemærk udvindingsværdi letbeton AAC 4,0, kN 1,25 Bemærk udvindingsværdi flise, kN 1,6 Bemærk udtræksværdi perforeret mursten, kN 0,8 Materiale Stål Overfladebehandling C1000 Korrosivitetsklasse C4 ETA/DoP EJOT 2-003-100305-2017, ETA-10/0305 Antal 25 Betegnelse Facadedybel SDF-S-10Hx240 C1000 EAN 4061245087474	Download billede Art.nr. PDF Del via e-mail
▼	8650000820	2423247	10x260	10	260	TX40	25
Tekniske data	Art. Nr. 8650000820 Db-nr 2423247 Dimension 10x260 Bor Ø, mm 10 Længde, L, mm 260 Bit type TX40 Min. boredybde, h1, mm 80 Max samling, tfix, mm 190 Min. sættedybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Bemærk udvindingsværdi beton C20/25, kN 2,5 Bemærk udvindingsværdi letbeton AAC 4,0, kN 1,25 Bemærk udvindingsværdi flise, kN 1,6 Bemærk udtræksværdi perforeret mursten, kN 0,8 Materiale Stål Overfladebehandling C1000 Korrosivitetsklasse C4 ETA/DoP EJOT 2-003-100305-2017, ETA-10/0305 Antal 25 Betegnelse Facadedybel SDF-S-10Hx260 C1000 EAN 4061245087498	Download billede Art.nr. PDF Del via e-mail
▼	8650000821	2423248	10x280	10	280	TX40	25
Tekniske data	Art. Nr. 8650000821 Db-nr 2423248 Dimension 10x280 Bor Ø, mm 10 Længde, L, mm 280 Bit type TX40 Min. boredybde, h1, mm 80 Max samling, tfix, mm 210 Min. sættedybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Bemærk udvindingsværdi beton C20/25, kN 2,5 Bemærk udvindingsværdi letbeton AAC 4,0, kN 1,25 Bemærk udvindingsværdi flise, kN 1,6 Bemærk udtræksværdi perforeret mursten, kN 0,8 Materiale Stål Overfladebehandling C1000 Korrosivitetsklasse C4 ETA/DoP EJOT 2-003-100305-2017, ETA-10/0305 Antal 25 Betegnelse Facadedybel SDF-S-10Hx280 C1000 EAN 4061245087511	Download billede Art.nr. PDF Del via e-mail
▼	8650000822	2423249	10x300	10	300	TX40	25
Tekniske data	Art. Nr. 8650000822 Db-nr 2423249 Dimension 10x300 Bor Ø, mm 10 Længde, L, mm 300 Bit type TX40 Min. boredybde, h1, mm 80 Max samling, tfix, mm 230 Min. sættedybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Bemærk udvindingsværdi beton C20/25, kN 2,5 Bemærk udvindingsværdi letbeton AAC 4,0, kN 1,25 Bemærk udvindingsværdi flise, kN 1,6 Bemærk udtræksværdi perforeret mursten, kN 0,8 Materiale Stål Overfladebehandling C1000 Korrosivitetsklasse C4 ETA/DoP EJOT 2-003-100305-2017, ETA-10/0305 Antal 25 Betegnelse Facadedybel SDF-S-10Hx300 C1000 EAN 4061245087535	Download billede Art.nr. PDF Del via e-mail
