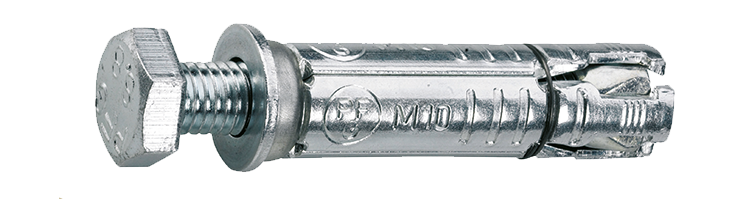

Ekspansionsanker PFG LB

ETA-vurderet til for montering og distance montering

4-vejs ekstra bred ekspansion giver god ydeevne selv i grundmaterialer af lavere kvalitet, der findes i mange gamle konstruktioner.

ETA-vurderet ekspansionsanker til formontering og fjernmontering afhængig af type. 4-vejs ekstra bred ekspansion giver god ydeevne selv i basismaterialer af lavere kvalitet, som findes i mange gamle designs. God tolerance for variationer i borehulsdiameter.

Materiale: Stål

Overfladebehandling: Elforzinket

Miljø: Til indendørs brug

Monteringsvejledning

Bor med det angivne bor, børst og blæs indtil hullet er helt rent for borestøv. Slå ekspansionsankeret i med en hammer og monter med en momentnøgle.

Dokument

Produktblad

Ekspansionsanker PFG LB.pdf

	Art. Nr.	Diameter, mm	Bor Ø, mm	Længde, L, mm	Montagetop	Max samling, tfix, mm	Antal
▼	9658077033	M10	16	106	17	35	25
Tekniske data	Art. Nr. 9658077033 Diameter, mm M10 Bor Ø, mm 16 Længde, L, mm 106 Montagetop 17 Max samling, tfix, mm 35 Min. boredybde, h1, mm 65 Min. sættedybde, hnom, mm 60 Afstandshul Ø, df, mm 11 Tiltrækningsmoment, Tinst, Nm 50 Udtræksværdi, kN 5,7 Forskydningskraft , kN 13,3 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 Db-nr 2424560 Antal 25 Betegnelse Ekspansionsanker PFG LB M10-35 EAN 7319610067154	Download billede Art.nr. PDF Del via e-mail
▼	9658077041	M16	25	148	24	30	10
Tekniske data	Art. Nr. 9658077041 Diameter, mm M16 Bor Ø, mm 25 Længde, L, mm 148 Montagetop 24 Max samling, tfix, mm 30 Min. boredybde, h1, mm 105 Min. sættedybde, hnom, mm 100 Afstandshul Ø, df, mm 18 Tiltrækningsmoment, Tinst, Nm 120 Udtræksværdi, kN 11,9 Forskydningskraft , kN 35,9 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 Db-nr 2424563 Antal 10 Betegnelse Ekspansionsanker PFG LB M16-30 EAN 7319610067215	Download billede Art.nr. PDF Del via e-mail
