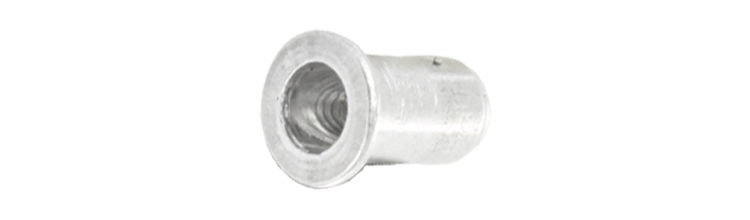

Blindnittemøtrik AL fladt hoved åben

Fladt hoved, åbent

Hoveddesignet absorberer høje aksiale kræfter og giver en stærk og stabil fastgørelse.

Udover enkel og hurtig montering giver blindnittemøtrikker et stærkt møtrikgevind i tynde materialer i både stål og aluminium. Møtrikken monteres blindt fra den ene side med hånd- eller elværktøj, hvilket gør den ideel til brug i lukkede profiler, rør etc. Huldimensioner i ensartede metriske dimensioner forenkler boringen.

Materiale: Aluminium

Miljø: Til udendørs brug et vejrbeskyttet sted

Egenskaber: Fladt hoved, åben

Monteringsvejledning

1) Skru blindnittemøtrikken på trækdornen, så dornen flugter med blindnittemøtrikken. Når blindnittemøtrikken er lukket, skrues møtrikken på, indtil den stopper. 2) Juster spidsen, så den hviler mod blindnittemøtrikken. 3) Indsæt blindnittemøtrikken i det udstansede eller borede hul. 4) Monteringsværktøjet trækker dornen og blindnittemøtrikken låses på bagsiden af materialet. 5) Træk trækdornen ud. 6) Tjek at den korrekte forstuvning er opfyldt. Ikke for lidt / Ikke for meget forstuvet, juster indtil korrekt. 7) Kontroller, at blindnittemøtrikken sidder fast. 8) Monter emnet.

Dokument

Produktblad

Blindnittemøtrik AL fladt hoved åben.pdf

	Art. Nr.	Db-nr	Metrisk gevind, mm	Hoved Ø, mm, dk, mm	Grip område, mm, mm	Hul Ø, mm	Antal
▼	460210	2445384	M3	7	0,3-1,8	5	500
Tekniske data	Art. Nr. 460210 Db-nr 2445384 Metrisk gevind, mm M3 Hoved Ø, mm, dk, mm 7 Grip område, mm, mm 0,3-1,8 Hul Ø, mm 5 Type M3C Materiale Aluminium Korrosivitetsklasse C2 Antal 500 Betegnelse Blindnittemøtrik FTT/C M3 Alum. fladt hoved åben EAN 7319614602108	Download billede Art.nr. PDF Del via e-mail
▼	460220	2445385	M4	9	0,3-2,5	6	500
Tekniske data	Art. Nr. 460220 Db-nr 2445385 Metrisk gevind, mm M4 Hoved Ø, mm, dk, mm 9 Grip område, mm, mm 0,3-2,5 Hul Ø, mm 6 Type M4C Materiale Aluminium Korrosivitetsklasse C2 Antal 500 Betegnelse Blindnittemøtrik FTT/C M4 Alum. fladt hoved åben EAN 7319614602207	Download billede Art.nr. PDF Del via e-mail
▼	460225	2445386	M4	9	2,5-4,0	6	500
Tekniske data	Art. Nr. 460225 Db-nr 2445386 Metrisk gevind, mm M4 Hoved Ø, mm, dk, mm 9 Grip område, mm, mm 2,5-4,0 Hul Ø, mm 6 Type M4L Materiale Aluminium Korrosivitetsklasse C2 Antal 500 Betegnelse Blindnittemøtrik FTT/L M4 Alum. fladt hoved åben EAN 7319614602252	Download billede Art.nr. PDF Del via e-mail
▼	460230	2445387	M5	10	0,5-3,0	7	500
Tekniske data	Art. Nr. 460230 Db-nr 2445387 Metrisk gevind, mm M5 Hoved Ø, mm, dk, mm 10 Grip område, mm, mm 0,5-3,0 Hul Ø, mm 7 Type M5C Materiale Aluminium Korrosivitetsklasse C2 Antal 500 Betegnelse Blindnittemøtrik FTT/C M5 Alum. fladt hoved åben EAN 7319614602306	Download billede Art.nr. PDF Del via e-mail
▼	460235	2445388	M5	10	3,0-5,0	7	500
Tekniske data	Art. Nr. 460235 Db-nr 2445388 Metrisk gevind, mm M5 Hoved Ø, mm, dk, mm 10 Grip område, mm, mm 3,0-5,0 Hul Ø, mm 7 Type M5L Materiale Aluminium Korrosivitetsklasse C2 Antal 500 Betegnelse Blindnittemøtrik FTT/L M5 Alum. fladt hoved åben EAN 7319614602351	Download billede Art.nr. PDF Del via e-mail
▼	460240	2445389	M6	12	0,5-2,3	9	500
Tekniske data	Art. Nr. 460240 Db-nr 2445389 Metrisk gevind, mm M6 Hoved Ø, mm, dk, mm 12 Grip område, mm, mm 0,5-2,3 Hul Ø, mm 9 Type M6C Materiale Aluminium Korrosivitetsklasse C2 Antal 500 Betegnelse Blindnittemøtrik FTT/C M6 Alum. fladt hoved åben EAN 7319614602405	Download billede Art.nr. PDF Del via e-mail
▼	460245	2445390	M6	12	2,3-4,0	9	500
Tekniske data	Art. Nr. 460245 Db-nr 2445390 Metrisk gevind, mm M6 Hoved Ø, mm, dk, mm 12 Grip område, mm, mm 2,3-4,0 Hul Ø, mm 9 Type M6M Materiale Aluminium Korrosivitetsklasse C2 Antal 500 Betegnelse Blindnittemøtrik FTT/M M6 Alum. fladt hoved åben EAN 7319614602450	Download billede Art.nr. PDF Del via e-mail
▼	460250	2456191	M6	12	4,0-6,0	9	500
Tekniske data	Art. Nr. 460250 Db-nr 2456191 Metrisk gevind, mm M6 Hoved Ø, mm, dk, mm 12 Grip område, mm, mm 4,0-6,0 Hul Ø, mm 9 Type M6L Materiale Aluminium Korrosivitetsklasse C2 Antal 500 Betegnelse Blindnittemøtrik FTT/L M6 Alum. fladt hoved åben EAN 7319614602504	Download billede Art.nr. PDF Del via e-mail
▼	460255	2456192	M8	15	0,8-3,5	11	500
Tekniske data	Art. Nr. 460255 Db-nr 2456192 Metrisk gevind, mm M8 Hoved Ø, mm, dk, mm 15 Grip område, mm, mm 0,8-3,5 Hul Ø, mm 11 Type M8C Materiale Aluminium Korrosivitetsklasse C2 Antal 500 Betegnelse Blindnittemøtrik FTT/C M8 Alum. fladt hoved åben EAN 7319614602559	Download billede Art.nr. PDF Del via e-mail
▼	460260	2456193	M8	15	3,5-6,0	11	250
Tekniske data	Art. Nr. 460260 Db-nr 2456193 Metrisk gevind, mm M8 Hoved Ø, mm, dk, mm 15 Grip område, mm, mm 3,5-6,0 Hul Ø, mm 11 Type M8L Materiale Aluminium Korrosivitetsklasse C2 Antal 250 Betegnelse Blindnittemøtrik FTT/L M8 Alum. fladt hoved åben EAN 7319614602603	Download billede Art.nr. PDF Del via e-mail
