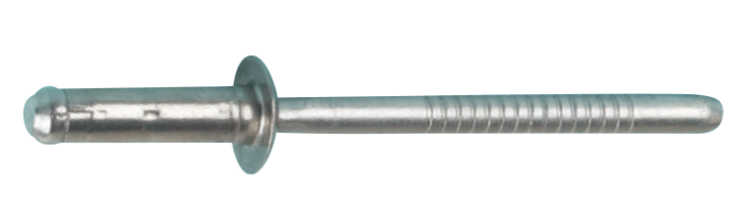

Blindnitte A2/A2 ​​STAVEX® Multigrip

Panhoved og stift af rustfri stål A2

STAVEX® Multigrip nitte, med panhoved i rustfrit stål og rustfri stift. Bredt gribeområde og stor "blind" side gør nitten perfekt til brug i tynde metalplader.

Funktionen af ​​STAVEX® nitten giver en indkapslet splittap, der giver stærke, vibrationssikre, luft- og vandtætte samlinger. Denne kvalitetsnitte har en lang og pålidelig historie i en lang række applikationer og industrier. Anvendelser omfatter køretøjer, erhvervskøretøjer, husholdningsapparater, elektronik, elektrisk udstyr, metalkonstruktioner og opvarmning og ventilation.

Materiale: Rustfrit stål A2
Egenskaber: Typebetegnelse BS11
Korrosivitetsklasse

Monteringsvejledning

Placer nittens stift i nitteværktøjet og sæt derefter nitten ind i hullet. Splithovedet udvider og trækker nittekroppen sammen. Nitningen er klar, når splinten brister med en forudbestemt kraft.

Dokument

Produktblad

Blindnitte A2/A2 ​​STAVEX® Multigrip.pdf
Art. Nr. Type Diameter, mm Længde, L, mm Grip område, mm Hoved Ø, dk, mm Antal
100711 BS11-0414 3,2 14,5 1,1-6,0 7,3 1000
Tekniske data
Art. Nr.
100711
Type
BS11-0414
Diameter, mm
3,2
Længde, L, mm
14,5
Grip område, mm
1,1-6,0
Hoved Ø, dk, mm
7,3
Bor Ø, mm
3,3-3,4
Forskydningsstyrke, kN
1,6
Udtrækskraft bore hul, kN
1,9
Materiale
Rustfrit stål A2
Korrosivitetsklasse
C4
Antal
1000
Betegnelse
Stavex BS11-0414
EAN
7319611007111
Billede af Stavex BS11-0414
Download billede
Art.nr. PDF
100710 BS11-0414 3,2 14,5 1,1-6,0 7,3 7000
Tekniske data
Art. Nr.
100710
Type
BS11-0414
Diameter, mm
3,2
Længde, L, mm
14,5
Grip område, mm
1,1-6,0
Hoved Ø, dk, mm
7,3
Bor Ø, mm
3,3-3,4
Forskydningsstyrke, kN
1,6
Udtrækskraft bore hul, kN
1,9
Materiale
Rustfrit stål A2
Korrosivitetsklasse
C4
Antal
7000
Betegnelse
Stavex BS11-0414
EAN
7319611007104
Billede af Stavex BS11-0414
Download billede
Art.nr. PDF
100721 BS11-0516 4 16 2,0-8,0 8,2 500
Tekniske data
Art. Nr.
100721
Type
BS11-0516
Diameter, mm
4
Længde, L, mm
16
Grip område, mm
2,0-8,0
Hoved Ø, dk, mm
8,2
Bor Ø, mm
4,1-4,2
Forskydningsstyrke, kN
2,4
Udtrækskraft bore hul, kN
3,2
Materiale
Rustfrit stål A2
Korrosivitetsklasse
C4
Antal
500
Betegnelse
Stavex BS11-0516
EAN
7319611007210
Billede af Stavex BS11-0516
Download billede
Art.nr. PDF
100720 BS11-0516 4 16 2,0-8,0 8,2 2500
Tekniske data
Art. Nr.
100720
Type
BS11-0516
Diameter, mm
4
Længde, L, mm
16
Grip område, mm
2,0-8,0
Hoved Ø, dk, mm
8,2
Bor Ø, mm
4,1-4,2
Forskydningsstyrke, kN
2,4
Udtrækskraft bore hul, kN
3,2
Materiale
Rustfrit stål A2
Korrosivitetsklasse
C4
Antal
2500
Betegnelse
Stavex BS11-0516
EAN
7319611007203
Billede af Stavex BS11-0516
Download billede
Art.nr. PDF
100731 BS11-0618 4,8 17,1 1,5-9,0 10 250
Tekniske data
Art. Nr.
100731
Type
BS11-0618
Diameter, mm
4,8
Længde, L, mm
17,1
Grip område, mm
1,5-9,0
Hoved Ø, dk, mm
10
Bor Ø, mm
4,9-5,0
Forskydningsstyrke, kN
4,1
Udtrækskraft bore hul, kN
4,5
Materiale
Rustfrit stål A2
Korrosivitetsklasse
C4
Antal
250
Betegnelse
Stavex BS11-0618
EAN
7319611007319
Billede af Stavex BS11-0618
Download billede
Art.nr. PDF
100730 BS11-0618 4,8 17,1 1,5-9,0 10 2000
Tekniske data
Art. Nr.
100730
Type
BS11-0618
Diameter, mm
4,8
Længde, L, mm
17,1
Grip område, mm
1,5-9,0
Hoved Ø, dk, mm
10
Bor Ø, mm
4,9-5,0
Forskydningsstyrke, kN
4,1
Udtrækskraft bore hul, kN
4,5
Materiale
Rustfrit stål A2
Korrosivitetsklasse
C4
Antal
2000
Betegnelse
Stavex BS11-0618
EAN
7319611007302
Billede af Stavex BS11-0618
Download billede
Art.nr. PDF
