Betonskrue MST A4 HEX

Til aggressive miljøer

Betonskrue med HEX-hoved. Rustfrit stål A4 til aggressive miljøer

Betonskrue i rustfrit stål A4 med sekskantet hoved. Selvskærende betonskrue til gennemhulsmontage. Giver en hurtig og nem installation. Ingen ekspansionskræfter, hvilket betyder, at en minimal kantafstand kan anvendes. Alle betonskruer kan de-monteres og kan genbruges. Den er derfor også velegnet til midlertidig montering.

Materiale: Syrefast stål A4
Miljø: Til udendørs brug
Egenskaber: Sekskantet hoved
Korrosivitetsklasse
Materiale, Beton
Træ på beton

Monteringsvejledning

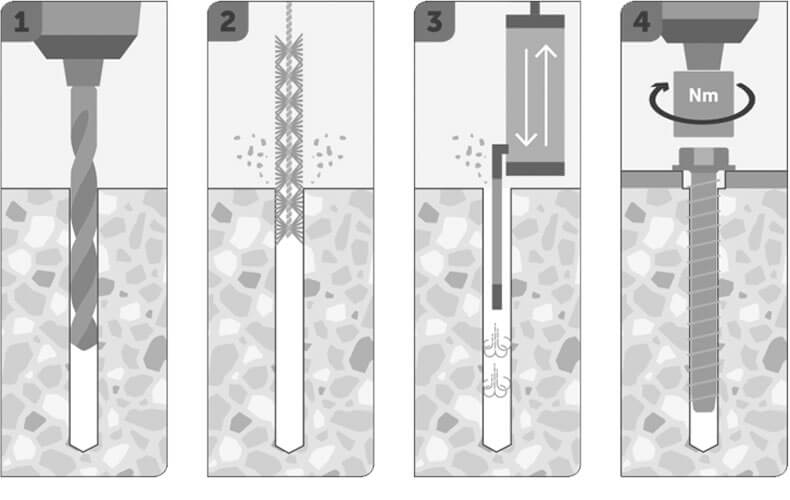

1) Bor med det angivne bor 2) Børst og blæs hullet rent, gentag indtil hullet er helt fri for støv 3) Skru betonskruen i.

Monteringsvejledning

Dokument

Produktblad

Betonskrue MST A4 HEX.pdf
Art. Nr. Dimension Bor Ø, mm Længde, L, mm Montagetop Max samling, tfix, mm Antal
587001 6x50 6 50 13 5/15 100
Tekniske data
Art. Nr.
587001
Dimension
6x50
Bor Ø, mm
6
Længde, L, mm
50
Montagetop
13
Max samling, tfix, mm
5/15
Min. boredybde, h1, mm
60/45
Min. sættedybde, hnom, mm
55/40
Tiltrækningsmoment, Tinst, Nm
10
Træklast ikke-revnet Beton, kN
1,9/4,3
Forskydningskraft urevnet beton, kN
4,0/4,0
Træklast revnet beton, kN
1,0/1,9
Forskydningskraft revnet beton, kN
3,0/4,0
Materiale
Rustfrit stål A4 syrefast
Korrosivitetsklasse
C5
Db-nr
2422606
Antal
100
Betegnelse
Betonskrue MST 6x50 SW13 A4
EAN
7319610058886
Billede af Betonskrue MST 6x50 SW13 A4
Download billede
Art.nr. PDF
587002 6x60 6 60 13 5/20 100
Tekniske data
Art. Nr.
587002
Dimension
6x60
Bor Ø, mm
6
Længde, L, mm
60
Montagetop
13
Max samling, tfix, mm
5/20
Min. boredybde, h1, mm
60/45
Min. sættedybde, hnom, mm
55/40
Tiltrækningsmoment, Tinst, Nm
10
Træklast ikke-revnet Beton, kN
1,9/4,3
Forskydningskraft urevnet beton, kN
4,0/4,0
Træklast revnet beton, kN
1,0/1,9
Forskydningskraft revnet beton, kN
3,0/4,0
Materiale
Rustfrit stål A4 syrefast
Korrosivitetsklasse
C5
Db-nr
2422608
Antal
100
Betegnelse
Betonskrue MST 6x60 SW13 A4
EAN
7319610058893
Billede af Betonskrue MST 6x60 SW13 A4
Download billede
Art.nr. PDF
587003 8x70 8 70 13 5/15 50
Tekniske data
Art. Nr.
587003
Dimension
8x70
Bor Ø, mm
8
Længde, L, mm
70
Montagetop
13
Max samling, tfix, mm
5/15
Min. boredybde, h1, mm
75/65
Min. sættedybde, hnom, mm
65/55
Tiltrækningsmoment, Tinst, Nm
20
Træklast ikke-revnet Beton, kN
5,7/7,6
Forskydningskraft urevnet beton, kN
6,8/6,9
Træklast revnet beton, kN
4,3/5,7
Forskydningskraft revnet beton, kN
4,8/6,4
Materiale
Rustfrit stål A4 syrefast
Korrosivitetsklasse
C5
Db-nr
2422607
Antal
50
Betegnelse
Betonskrue MST 8x70 SW13 A4
EAN
7319610058916
Billede af Betonskrue MST 8x70 SW13 A4
Download billede
Art.nr. PDF
587004 8x80 8 80 13 15/25 50
Tekniske data
Art. Nr.
587004
Dimension
8x80
Bor Ø, mm
8
Længde, L, mm
80
Montagetop
13
Max samling, tfix, mm
15/25
Min. boredybde, h1, mm
75/65
Min. sættedybde, hnom, mm
85/75
Tiltrækningsmoment, Tinst, Nm
20
Træklast ikke-revnet Beton, kN
5,7/7,6
Forskydningskraft urevnet beton, kN
6,8/6,9
Træklast revnet beton, kN
4,3/5,7
Forskydningskraft revnet beton, kN
4,8/6,4
Materiale
Rustfrit stål A4 syrefast
Korrosivitetsklasse
C5
Db-nr
2422603
Antal
50
Betegnelse
Betonskrue MST 8x80 SW13 A4
EAN
7319610058923
Billede af Betonskrue MST 8x80 SW13 A4
Download billede
Art.nr. PDF
587005 10x90 10 90 15 5/15 50
Tekniske data
Art. Nr.
587005
Dimension
10x90
Bor Ø, mm
10
Længde, L, mm
90
Montagetop
15
Max samling, tfix, mm
5/15
Min. boredybde, h1, mm
95/85
Min. sættedybde, hnom, mm
85/75
Tiltrækningsmoment, Tinst, Nm
40
Træklast ikke-revnet Beton, kN
9,5/12
Forskydningskraft urevnet beton, kN
19,4/19,4
Træklast revnet beton, kN
8,0/9,6
Forskydningskraft revnet beton, kN
15,9/19,2
Materiale
Rustfrit stål A4 syrefast
Korrosivitetsklasse
C5
Db-nr
2422605
Antal
50
Betegnelse
Betonskrue MST 10x90 SW15 A4
EAN
7319610058947
Billede af Betonskrue MST 10x90 SW15 A4
Download billede
Art.nr. PDF
587006 10x100 10 100 15 15/25 50
Tekniske data
Art. Nr.
587006
Dimension
10x100
Bor Ø, mm
10
Længde, L, mm
100
Montagetop
15
Max samling, tfix, mm
15/25
Min. boredybde, h1, mm
95/85
Min. sættedybde, hnom, mm
85/75
Tiltrækningsmoment, Tinst, Nm
40
Træklast ikke-revnet Beton, kN
9,5/12
Forskydningskraft urevnet beton, kN
19,4/19,4
Træklast revnet beton, kN
8,0/9,6
Forskydningskraft revnet beton, kN
15,9/19,2
Materiale
Rustfrit stål A4 syrefast
Korrosivitetsklasse
C5
Db-nr
2422602
Antal
50
Betegnelse
Betonskrue MST 10x100 SW15 A4
EAN
7319610058954
Billede af Betonskrue MST 10x100 SW15 A4
Download billede
Art.nr. PDF
587007 10x120 10 120 15 35/45 50
Tekniske data
Art. Nr.
587007
Dimension
10x120
Bor Ø, mm
10
Længde, L, mm
120
Montagetop
15
Max samling, tfix, mm
35/45
Min. boredybde, h1, mm
95/85
Min. sættedybde, hnom, mm
85/75
Tiltrækningsmoment, Tinst, Nm
40
Træklast ikke-revnet Beton, kN
9,5/12
Forskydningskraft urevnet beton, kN
19,4/19,4
Træklast revnet beton, kN
8,0/9,6
Forskydningskraft revnet beton, kN
15,9/19,2
Materiale
Rustfrit stål A4 syrefast
Korrosivitetsklasse
C5
Db-nr
2422604
Antal
50
Betegnelse
Betonskrue MST 10x120 SW15 A4
EAN
7319610058961
Billede af Betonskrue MST 10x120 SW15 A4
Download billede
Art.nr. PDF
