Betonskrue JC2-ST

ETA-vurderet, undersænket betonskrue FZB

Selvskærende og godkendt betonskrue til hurtig og nem montering i revnet og ikke revnet beton, mursten og kalksandsten, Ingen ekspansionskræfter, hvilket medfører minimal kantafstand.

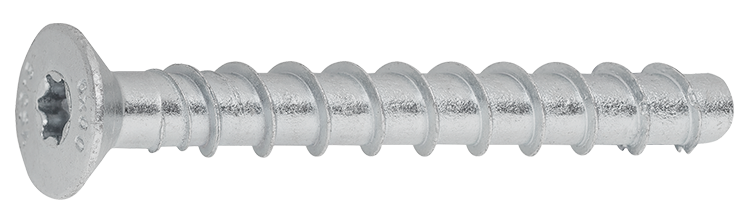

Betonskruen JC2-ST med undersænket hoved er hurtig og nem at montere i revnet og urevnet beton. ETA-vurderet Option 1.
JC2-ST tåler store belastninger, selv når kantafstanden og indbyrdes afstande er små. Den er aftagelig og kan genbruges, hvorfor den er velegnet til midlertidige installationer. Betonskruen skrues ind i borehullet gennem den detalje, der skal fastgøres, og skaber gevind i betonen. Velegnet til fastgørelse af beslag og tagprofiler mv. direkte mod beton

Materiale: Stål

Overfladebehandling: Elforzinket

Miljø: Til indendørs brug

Egenskaber: Undersænket hoved

Monteringsvejledning

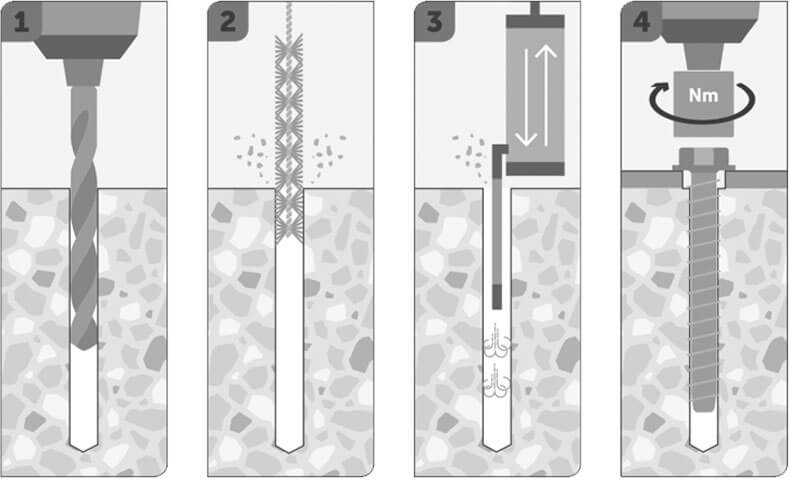

1) Bor med det angivne bor 2) Børst og blæs hullet rent, gentag indtil hullet er helt fri for støv 3) Skru betonskruen i.

Dokument

DoP-EJOT 4-008-170835-2019/2

DoP-EJOT 4-002-180221-2020

ETA-17/0835

ETA-18/0221

ETA 17/1009

Produktblad

Betonskrue JC2-ST.pdf

	Art. Nr.	Db-nr	Dimension	Bor Ø, mm	Længde, L, mm	Bit type	Antal
▼	9658071601	2422590	5x50	5	50	TX25	100

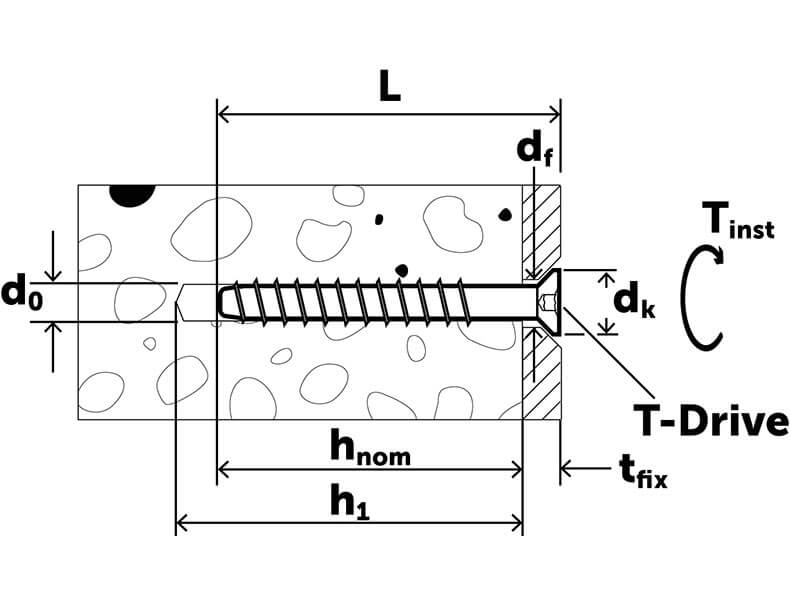

Tekniske data	Art. Nr. 9658071601 Db-nr 2422590 Dimension 5x50 Bor Ø, mm 5 Længde, L, mm 50 Bit type TX25 Max samling, tfix, mm 5 Min. boredybde, h1, mm 55 Min. sættedybde, hnom, mm 45 Afstandshul Ø, df, mm 7 Hoved Ø, mm, dk, mm 9,8 Tiltrækningsmoment, Tinst, Nm 12 Træklast ikke-revnet beton, kN 1,7 Forskydningskraft ikke-revnet beton, kN 1,7 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP - Antal 100 Betegnelse Betonskrue undersænket JC2-ST 5X50/5 T25 FZB EAN 7319610088166	Download billede Art.nr. PDF Del via e-mail
▼	9658071602	2422588	5x75	5	75	TX25	100
Tekniske data	Art. Nr. 9658071602 Db-nr 2422588 Dimension 5x75 Bor Ø, mm 5 Længde, L, mm 75 Bit type TX25 Max samling, tfix, mm 30 Min. boredybde, h1, mm 55 Min. sættedybde, hnom, mm 45 Afstandshul Ø, df, mm 7 Hoved Ø, mm, dk, mm 9,8 Tiltrækningsmoment, Tinst, Nm 12 Træklast ikke-revnet beton, kN 1,7 Forskydningskraft ikke-revnet beton, kN 1,7 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP - Antal 100 Betegnelse Betonskrue undersænket JC2-ST 5X75/30 T25 FZB EAN 7319610088173	Download billede Art.nr. PDF Del via e-mail
▼	9658071603	2422589	5x100	5	100	TX25	100
Tekniske data	Art. Nr. 9658071603 Db-nr 2422589 Dimension 5x100 Bor Ø, mm 5 Længde, L, mm 100 Bit type TX25 Max samling, tfix, mm 55 Min. boredybde, h1, mm 55 Min. sættedybde, hnom, mm 45 Afstandshul Ø, df, mm 7 Hoved Ø, mm, dk, mm 9,8 Tiltrækningsmoment, Tinst, Nm 12 Træklast ikke-revnet beton, kN 1,7 Forskydningskraft ikke-revnet beton, kN 1,7 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP - Antal 100 Betegnelse Betonskrue undersænket JC2-ST 5X100/55 T25 FZB EAN 7319610088180	Download billede Art.nr. PDF Del via e-mail
▼	9658071605	2422586	6x45	6	45	TX30	100
Tekniske data	Art. Nr. 9658071605 Db-nr 2422586 Dimension 6x45 Bor Ø, mm 6 Længde, L, mm 45 Bit type TX30 Max samling, tfix, mm 5/10 Min. boredybde, h1, mm 50/45 Min. sættedybde, hnom, mm 40/35 Min. materialetykkelse, hmin, mm 100 Afstandshul Ø, df, mm 9 Hoved Ø, mm, dk, mm 14 Tiltrækningsmoment, Tinst, Nm 12 Træklast ikke-revnet beton, kN 4,5/1,4 Forskydningskraft ikke-revnet beton, kN 5,6/4,3 Træklast revnet beton, kN 2,1/1,4 Forskydningskraft revnet beton, kN 4,5/3,1 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP DOP 4-039-171009-2023/01, ETA-17/1009, DOP 4-040-160945-2023/01, ETA-16/0945 Antal 100 Betegnelse Betonskrue undersænket JC2-ST 6X45/5/10 ETA EAN 4061245075686	Download billede Art.nr. PDF Del via e-mail
▼	9658071607	2422582	6x50	6	50	TX30	100
Tekniske data	Art. Nr. 9658071607 Db-nr 2422582 Dimension 6x50 Bor Ø, mm 6 Længde, L, mm 50 Bit type TX30 Max samling, tfix, mm 10/15 Min. boredybde, h1, mm 50/45 Min. sættedybde, hnom, mm 40/35 Min. materialetykkelse, hmin, mm 100 Afstandshul Ø, df, mm 9 Hoved Ø, mm, dk, mm 14 Tiltrækningsmoment, Tinst, Nm 12 Træklast ikke-revnet beton, kN 4,5/1,4 Forskydningskraft ikke-revnet beton, kN 5,6/4,3 Træklast revnet beton, kN 2,1/1,4 Forskydningskraft revnet beton, kN 4,5/3,1 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP DOP 4-039-171009-2023/01, ETA-17/1009, DOP 4-040-160945-2023/01, ETA-16/0945 Antal 100 Betegnelse Betonskrue undersænket JC2-ST 6X50/10/15 ETA EAN 4061245075693	Download billede Art.nr. PDF Del via e-mail
▼	9658071609	2422587	6x60	6	60	TX30	100
Tekniske data	Art. Nr. 9658071609 Db-nr 2422587 Dimension 6x60 Bor Ø, mm 6 Længde, L, mm 60 Bit type TX30 Max samling, tfix, mm 5/20 Min. boredybde, h1, mm 65/50 Min. sættedybde, hnom, mm 55/40 Min. materialetykkelse, hmin, mm 100 Afstandshul Ø, df, mm 9 Hoved Ø, mm, dk, mm 14 Tiltrækningsmoment, Tinst, Nm 12 Træklast ikke-revnet beton, kN 4,5/1,4 Forskydningskraft ikke-revnet beton, kN 5,6/4,3 Træklast revnet beton, kN 2,1/1,4 Forskydningskraft revnet beton, kN 4,5/3,1 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP DOP 4-039-171009-2023/01, ETA-17/1009, DOP 4-040-160945-2023/01, ETA-16/0945 Antal 100 Betegnelse Betonskrue undersænket JC2-ST 6X60/5/20 ETA EAN 7319610066775	Download billede Art.nr. PDF Del via e-mail
▼	9658071613	2422583	6x80	6	80	TX30	100
Tekniske data	Art. Nr. 9658071613 Db-nr 2422583 Dimension 6x80 Bor Ø, mm 6 Længde, L, mm 80 Bit type TX30 Max samling, tfix, mm 25/40 Min. boredybde, h1, mm 65/50 Min. sættedybde, hnom, mm 55/40 Min. materialetykkelse, hmin, mm 100 Afstandshul Ø, df, mm 9 Hoved Ø, mm, dk, mm 14 Tiltrækningsmoment, Tinst, Nm 12 Træklast ikke-revnet beton, kN 4,5/1,4 Forskydningskraft ikke-revnet beton, kN 5,6/4,3 Træklast revnet beton, kN 2,1/1,4 Forskydningskraft revnet beton, kN 4,5/3,1 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP DOP 4-039-171009-2023/01, ETA-17/1009, DOP 4-040-160945-2023/01, ETA-16/0945 Antal 100 Betegnelse Betonskrue undersænket JC2-ST 6X80/25/40 ETA EAN 7319610066782	Download billede Art.nr. PDF Del via e-mail
▼	9658071617	2422584	6x100	6	100	TX30	50
Tekniske data	Art. Nr. 9658071617 Db-nr 2422584 Dimension 6x100 Bor Ø, mm 6 Længde, L, mm 100 Bit type TX30 Max samling, tfix, mm 45/60 Min. boredybde, h1, mm 65/50 Min. sættedybde, hnom, mm 55/40 Min. materialetykkelse, hmin, mm 100 Afstandshul Ø, df, mm 9 Hoved Ø, mm, dk, mm 14 Tiltrækningsmoment, Tinst, Nm 12 Træklast ikke-revnet beton, kN 4,5/1,4 Forskydningskraft ikke-revnet beton, kN 5,6/4,3 Træklast revnet beton, kN 2,1/1,4 Forskydningskraft revnet beton, kN 4,5/3,1 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP DOP 4-039-171009-2023/01, ETA-17/1009, DOP 4-040-160945-2023/01, ETA-16/0945 Antal 50 Betegnelse Betonskrue undersænket JC2-ST 6X100/45/60 ETA EAN 7319610066799	Download billede Art.nr. PDF Del via e-mail
▼	9658071619	2422585	6x120	6	120	TX30	50
Tekniske data	Art. Nr. 9658071619 Db-nr 2422585 Dimension 6x120 Bor Ø, mm 6 Længde, L, mm 120 Bit type TX30 Max samling, tfix, mm 65/80 Min. boredybde, h1, mm 65/50 Min. sættedybde, hnom, mm 55/40 Min. materialetykkelse, hmin, mm 100 Afstandshul Ø, df, mm 9 Hoved Ø, mm, dk, mm 14 Tiltrækningsmoment, Tinst, Nm 12 Træklast ikke-revnet beton, kN 4,5/1,4 Forskydningskraft ikke-revnet beton, kN 5,6/4,3 Træklast revnet beton, kN 2,1/1,4 Forskydningskraft revnet beton, kN 4,5/3,1 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP DOP 4-039-171009-2023/01, ETA-17/1009, DOP 4-040-160945-2023/01, ETA-16/0945 Antal 50 Betegnelse Betonskrue undersænket JC2-ST 6X120/65/80 ETA EAN 4061245075709	Download billede Art.nr. PDF Del via e-mail
