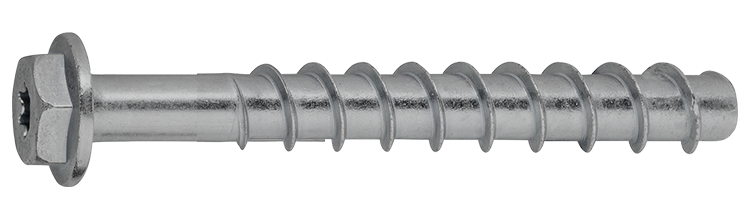

Betonskrue JC2-KB UTV

ETA-vurderet FZV

Selvskærende og godkendt betonskrue til hurtig og nem montering i revnet og ikke revnet beton, mursten og kalksandsten Ingen ekspansionskræfter, hvilket medfører minimal kantafstand.

ETA-klassificeret Mulighed 1. Betonskruen JC2-ST UTV C3 er hurtig og nem at montere i revnet og urevnet beton, ETA-klassificeret Mulighed 1. JC2-ST tåler store belastninger, selv når kantafstanden og indbyrdes afstande er små. Den er aftagelig og kan genbruges, hvorfor den er velegnet til midlertidige installationer. Betonskruen skrues ind i borehullet gennem det der skal fastgøres, og skaber gevind i betonen. Velegnet til fastgørelse af beslag og tagprofiler mv. direkte mod beton

Materiale: Stål

Overfladebehandling: Zink/Nikkel

Miljø: Til udendørs brug

Egenskaber: Sekskantet hoved med flange

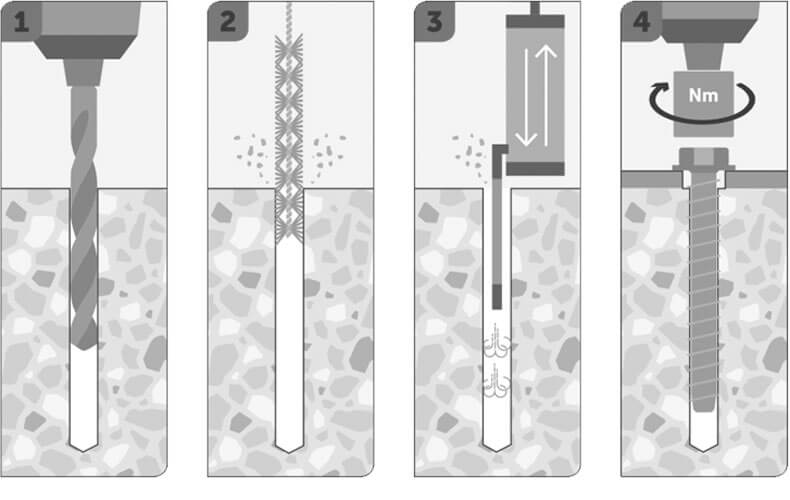

Monteringsvejledning

1) Bor med det angivne bor 2) Børst og blæs hullet rent, gentag indtil hullet er helt fri for støv 3) Skru betonskruen i.

Anvendelsesområde

Eksempler på anvendelsesområder er stillads, midlertidige indhegninger, sæder, hylder, kabelstiger, rækværk eller lister

Dokument

DoP-EJOT 4-008-170835-2019/2

DoP-EJOT 4-002-180221-2020

ETA-17/0835

ETA-18/0221

ETA 17/1009

Produktblad

Betonskrue JC2-KB UTV.pdf

	Art. Nr.	Db-nr	Dimension	Bor Ø, mm	Længde, L, mm	Montagetop	Antal
▼	9658071404	2422537	6x35	6	35	SW13/T30	100

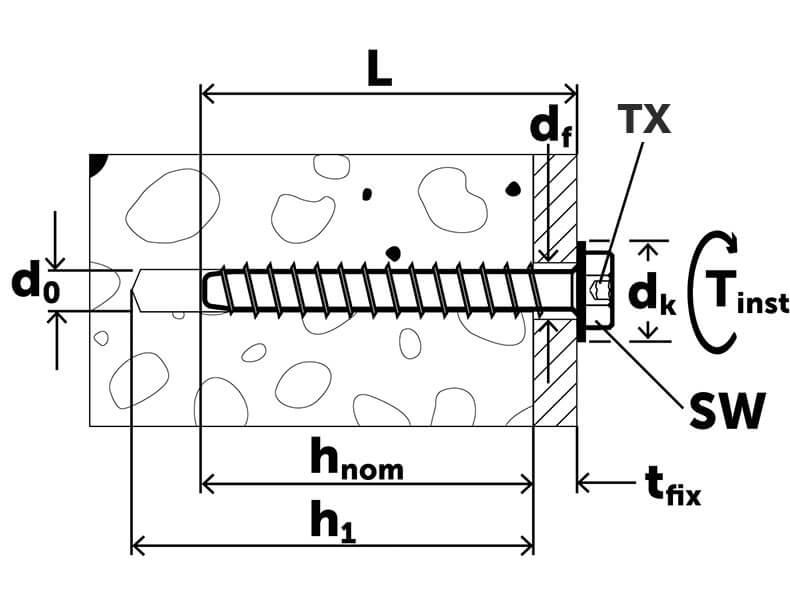

Tekniske data	Art. Nr. 9658071404 Db-nr 2422537 Dimension 6x35 Bor Ø, mm 6 Længde, L, mm 35 Montagetop SW13/T30 Max samling, tfix, mm 1 Min. boredybde, h1, mm 40 Min. sættedybde, hnom, mm 30 Min. materialetykkelse, hmin, mm 100 Afstandshul Ø, df, mm 9 Flange Ø, mm 16,5 Tiltrækningsmoment, Tinst, Nm 14 Træklast ikke-revnet beton, kN 1,4 Forskydningskraft ikke-revnet beton, kN 4,3 Træklast revnet beton, kN 1,4 Forskydningskraft revnet beton, kN 3,1 Materiale Stål Overfladebehandling Zink/Nikkel Korrosivitetsklasse C3 ETA/DoP EJOT 4-008-170835-2019/2, EJOT 4-002-180221-2020, ETA-17/0835, ETA-18/0221 Antal 100 Betegnelse Betonskrue JC2-KB HEX 6X35/1 UTV ETA EAN 4061245075631	Download billede Art.nr. PDF Del via e-mail
▼	9658071405	2422529	6x45	6	45	SW13/T30	100
Tekniske data	Art. Nr. 9658071405 Db-nr 2422529 Dimension 6x45 Bor Ø, mm 6 Længde, L, mm 45 Montagetop SW13/T30 Max samling, tfix, mm 5/10 Min. boredybde, h1, mm 50 Min. sættedybde, hnom, mm 40/35 Min. materialetykkelse, hmin, mm 100 Afstandshul Ø, df, mm 9 Flange Ø, mm 16,5 Tiltrækningsmoment, Tinst, Nm 14 Træklast ikke-revnet beton, kN 1,4 Forskydningskraft ikke-revnet beton, kN 4,3 Træklast revnet beton, kN 1,4 Forskydningskraft revnet beton, kN 3,1 Materiale Stål Overfladebehandling Zink/Nikkel Korrosivitetsklasse C3 ETA/DoP EJOT 4-002-180221-2020, ETA-18/0221 Antal 100 Betegnelse Betonskrue JC2-KB HEX 6x45/5/10 UTV ETA EAN 7319610066591	Download billede Art.nr. PDF Del via e-mail
▼	9658071407	2422522	6x50	6	50	SW13/T30	100
Tekniske data	Art. Nr. 9658071407 Db-nr 2422522 Dimension 6x50 Bor Ø, mm 6 Længde, L, mm 50 Montagetop SW13/T30 Max samling, tfix, mm 10/15 Min. boredybde, h1, mm 50 Min. sættedybde, hnom, mm 40/35 Min. materialetykkelse, hmin, mm 100 Afstandshul Ø, df, mm 9 Flange Ø, mm 16,5 Tiltrækningsmoment, Tinst, Nm 14 Træklast ikke-revnet beton, kN 1,4 Forskydningskraft ikke-revnet beton, kN 4,3 Træklast revnet beton, kN 1,4 Forskydningskraft revnet beton, kN 3,1 Materiale Stål Overfladebehandling Zink/Nikkel Korrosivitetsklasse C3 ETA/DoP EJOT 4-002-180221-2020, ETA-18/0221 Antal 100 Betegnelse Betonskrue JC2-KB HEX 6x50/10/15 UTV ETA EAN 7319610066607	Download billede Art.nr. PDF Del via e-mail
▼	9658071409	2422530	6x60	6	60	SW13/T30	100
Tekniske data	Art. Nr. 9658071409 Db-nr 2422530 Dimension 6x60 Bor Ø, mm 6 Længde, L, mm 60 Montagetop SW13/T30 Max samling, tfix, mm 5/20 Min. boredybde, h1, mm 65/50 Min. sættedybde, hnom, mm 55/40 Min. materialetykkelse, hmin, mm 100 Afstandshul Ø, df, mm 9 Flange Ø, mm 16,5 Tiltrækningsmoment, Tinst, Nm 14 Træklast ikke-revnet beton, kN 4,5/1,4 Forskydningskraft ikke-revnet beton, kN 5,6/4,3 Træklast revnet beton, kN 2,1/1,4 Forskydningskraft revnet beton, kN 4,5/3,1 Materiale Stål Overfladebehandling Zink/Nikkel Korrosivitetsklasse C3 ETA/DoP EJOT 4-008-170835-2019/2, EJOT 4-002-180221-2020, ETA-17/0835, ETA-18/0221 Antal 100 Betegnelse Betonskrue JC2-KB HEX 6x60/5/20 UTV ETA EAN 7319610066614	Download billede Art.nr. PDF Del via e-mail
▼	9658071411	2422523	6x70	6	70	SW13/T30	100
Tekniske data	Art. Nr. 9658071411 Db-nr 2422523 Dimension 6x70 Bor Ø, mm 6 Længde, L, mm 70 Montagetop SW13/T30 Max samling, tfix, mm 15/30 Min. boredybde, h1, mm 65/50 Min. sættedybde, hnom, mm 55/40 Min. materialetykkelse, hmin, mm 100 Afstandshul Ø, df, mm 9 Flange Ø, mm 16,5 Tiltrækningsmoment, Tinst, Nm 14 Træklast ikke-revnet beton, kN 4,5/1,4 Forskydningskraft ikke-revnet beton, kN 5,6/4,3 Træklast revnet beton, kN 2,1/1,4 Forskydningskraft revnet beton, kN 4,5/3,1 Materiale Stål Overfladebehandling Zink/Nikkel Korrosivitetsklasse C3 ETA/DoP EJOT 4-008-170835-2019/2, EJOT 4-002-180221-2020, ETA-17/0835, ETA-18/0221 Antal 100 Betegnelse Betonskrue JC2-KB HEX 6X70/15/30 UTV ETA EAN 4061245075648	Download billede Art.nr. PDF Del via e-mail
▼	9658071413	2422524	6x80	6	80	SW13/T30	75
Tekniske data	Art. Nr. 9658071413 Db-nr 2422524 Dimension 6x80 Bor Ø, mm 6 Længde, L, mm 80 Montagetop SW13/T30 Max samling, tfix, mm 25/40 Min. boredybde, h1, mm 65/50 Min. sættedybde, hnom, mm 55/40 Min. materialetykkelse, hmin, mm 100 Afstandshul Ø, df, mm 9 Flange Ø, mm 16,5 Tiltrækningsmoment, Tinst, Nm 14 Træklast ikke-revnet beton, kN 4,5/1,4 Forskydningskraft ikke-revnet beton, kN 5,6/4,3 Træklast revnet beton, kN 2,1/1,4 Forskydningskraft revnet beton, kN 4,5/3,1 Materiale Stål Overfladebehandling Zink/Nikkel Korrosivitetsklasse C3 ETA/DoP EJOT 4-008-170835-2019/2, EJOT 4-002-180221-2020, ETA-17/0835, ETA-18/0221 Antal 75 Betegnelse Betonskrue JC2-KB HEX 6x80/25/40 UTV ETA EAN 7319610066621	Download billede Art.nr. PDF Del via e-mail
▼	9658071417	2422525	6x100	6	100	SW13/T30	50
Tekniske data	Art. Nr. 9658071417 Db-nr 2422525 Dimension 6x100 Bor Ø, mm 6 Længde, L, mm 100 Montagetop SW13/T30 Max samling, tfix, mm 45/60 Min. boredybde, h1, mm 65/50 Min. sættedybde, hnom, mm 55/40 Min. materialetykkelse, hmin, mm 100 Afstandshul Ø, df, mm 9 Flange Ø, mm 16,5 Tiltrækningsmoment, Tinst, Nm 14 Træklast ikke-revnet beton, kN 4,5/2,4 Forskydningskraft ikke-revnet beton, kN 5,6/5,6 Træklast revnet beton, kN 2,1/1,2 Forskydningskraft revnet beton, kN 4,5/4,7 Materiale Stål Overfladebehandling Zink/Nikkel Korrosivitetsklasse C3 ETA/DoP EJOT 4-008-170835-2019/2, EJOT 4-002-180221-2020, ETA-17/0835, ETA-18/0221 Antal 50 Betegnelse Betonskrue JC2-KB HEX 6x100/45/60 UTV ETA EAN 7319610066638	Download billede Art.nr. PDF Del via e-mail
▼	9658071419	2422526	6x120	6	100	SW13/T30	50
Tekniske data	Art. Nr. 9658071419 Db-nr 2422526 Dimension 6x120 Bor Ø, mm 6 Længde, L, mm 100 Montagetop SW13/T30 Max samling, tfix, mm 45/60 Min. boredybde, h1, mm 65/50 Min. sættedybde, hnom, mm 55/40 Min. materialetykkelse, hmin, mm 100 Afstandshul Ø, df, mm 9 Flange Ø, mm 16,5 Tiltrækningsmoment, Tinst, Nm 14 Træklast ikke-revnet beton, kN 4,5/2,4 Forskydningskraft ikke-revnet beton, kN 5,6/5,6 Træklast revnet beton, kN 2,1/1,2 Forskydningskraft revnet beton, kN 4,5/4,7 Materiale Stål Overfladebehandling Zink/Nikkel Korrosivitetsklasse C3 ETA/DoP EJOT 4-008-170835-2019/2, EJOT 4-002-180221-2020, ETA-17/0835, ETA-18/0221 Antal 50 Betegnelse Betonskrue JC2-KB HEX 6x120/65/80 UTV ETA EAN 7319610076125	Download billede Art.nr. PDF Del via e-mail
▼	9658071421	2422521	6x140	6	140	SW13/T30	50
Tekniske data	Art. Nr. 9658071421 Db-nr 2422521 Dimension 6x140 Bor Ø, mm 6 Længde, L, mm 140 Montagetop SW13/T30 Max samling, tfix, mm 85/100 Min. boredybde, h1, mm 65/50 Min. sættedybde, hnom, mm 55/40 Min. materialetykkelse, hmin, mm 100 Afstandshul Ø, df, mm 9 Flange Ø, mm 16,5 Tiltrækningsmoment, Tinst, Nm 14 Træklast ikke-revnet beton, kN 4,5/2,4 Forskydningskraft ikke-revnet beton, kN 5,6/5,6 Træklast revnet beton, kN 2,1/1,2 Forskydningskraft revnet beton, kN 4,5/4,7 Materiale Stål Overfladebehandling Zink/Nikkel Korrosivitetsklasse C3 ETA/DoP EJOT 4-008-170835-2019/2, EJOT 4-002-180221-2020, ETA-17/0835, ETA-18/0221 Antal 50 Betegnelse Betonskrue JC2-KB HEX 6X140/85/100 UTV ETA EAN 4061245075679	Download billede Art.nr. PDF Del via e-mail
